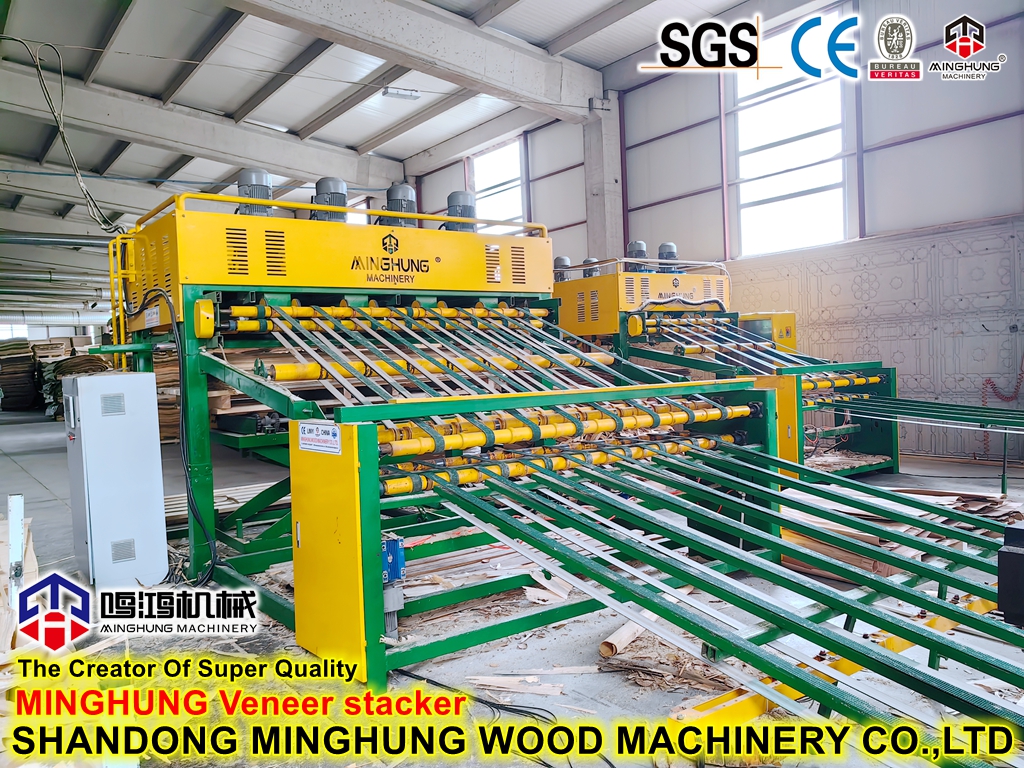

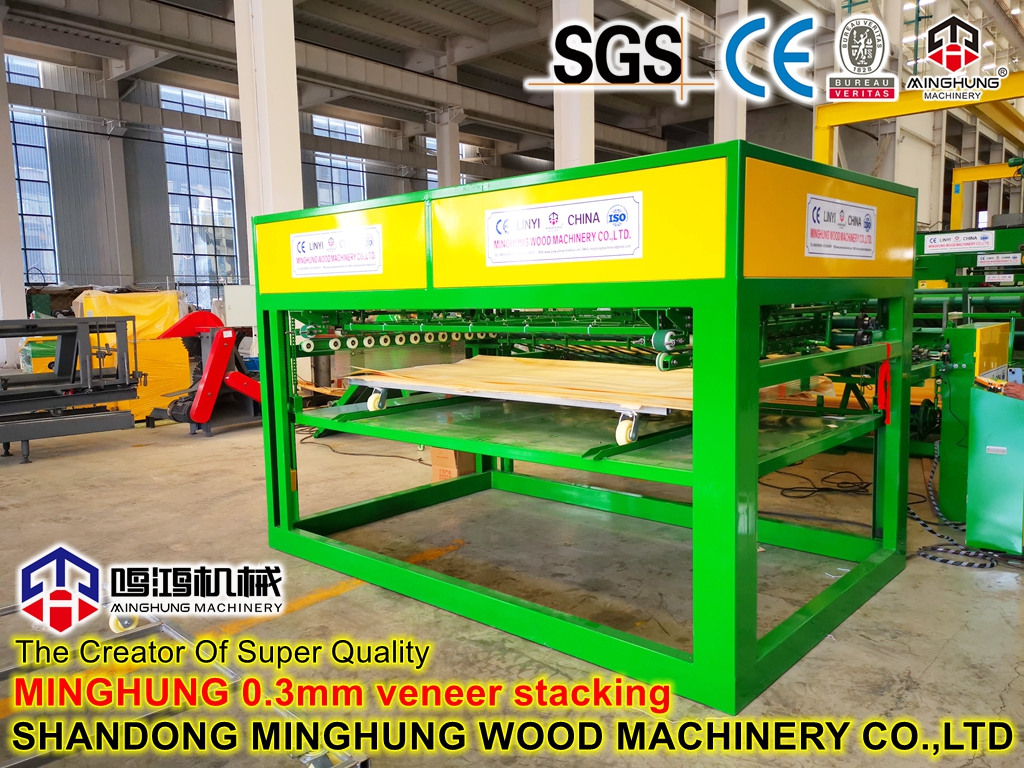

Vakuumsaugstapler für ultradünnes Furniersperrholz
Hauptkomponenten
Komponente | Hauptfunktion und Beschreibung |
Förderbereich | Bestehend aus einem Förderrahmen, Antriebsrollen und einem speziellen Förderband. Das Band verfügt typischerweise über Durchgangslöcher, damit die Vakuumsaugkraft über die Bandoberfläche auf das Furnier wirken kann. |

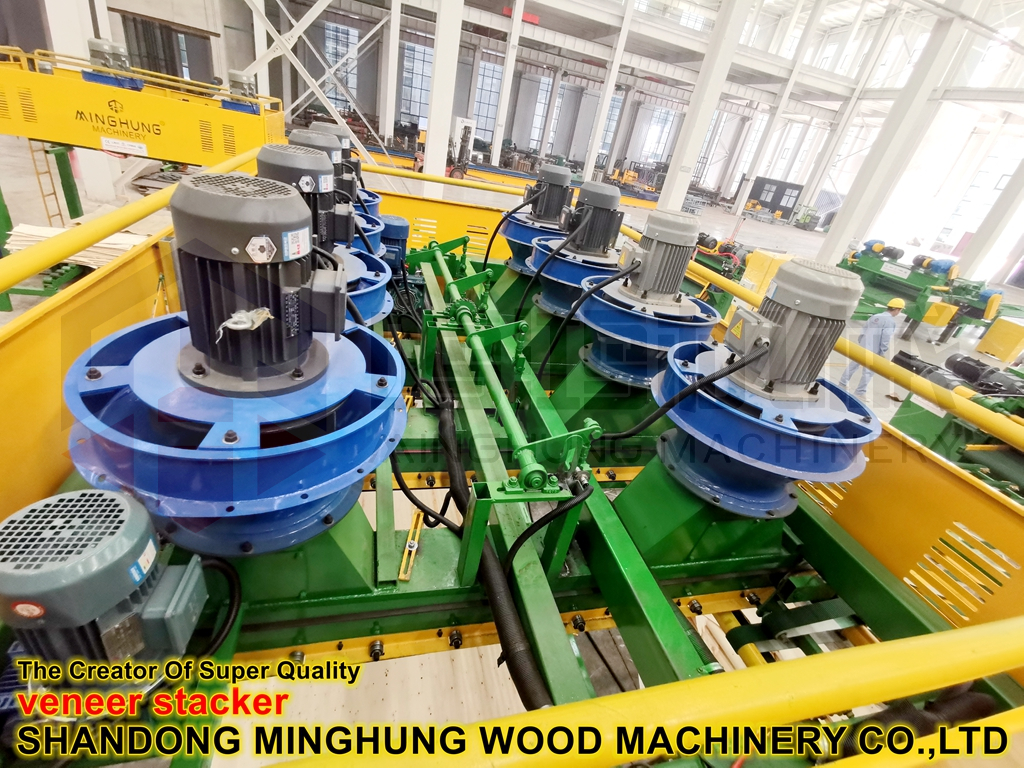

Vakuumsaugsystem | Dies ist der Kern der Ausrüstung, einschließlich eines Ventilators (oder einer Vakuumpumpe), einer Ansaugkammer (Plenum), Rohrleitungen usw. Durch den Betrieb des Ventilators entsteht eine stabile Unterdruckzone innerhalb der Ansaugkammer. |
Maschinenrahmen | Eine aus Stahlprofilen und -platten geschweißte hochfeste Struktur, die zur Unterstützung und Installation aller anderen Komponenten dient und die Betriebsstabilität der Ausrüstung gewährleistet. |
Pneumatisches System | Besteht aus Zylindern, Luftbehandlungseinheiten (FRL), Magnetventilen usw. Es versorgt Mechanismen wie die Entladevorrichtung und Ausrichtungsvorrichtungen mit Strom und führt Aktionen wie Drücken, Ziehen und Klemmen aus. |
Hubtisch | Typischerweise wird ein hydraulischer oder motorbetriebener Scherenhubtisch verwendet, um den ständig wachsenden Furnierstapel zu stützen. Mit zunehmender Stapelhöhe senkt er sich automatisch ab, um eine konstante Aufnahmehöhe beizubehalten. |
Elektrisches Steuersystem | Im Mittelpunkt steht eine SPS (Programmable Logic Controller), kombiniert mit einem Touchscreen (HMI), Wechselrichtern, Sensoren usw., um automatisierte Steuerung, Parametereinstellung, Statusüberwachung und Fehleralarmfunktionen der Ausrüstung zu erreichen. |
Arbeitsprozess
1. Ultradünne Furnierzuführung: Ultradünne Furniere (0,2–1,5 mm) werden von vorgeschalteten Schälmaschinen oder Trocknern in die Staplerzuführung gefördert. Anti-Curling-Andruckrollen sorgen für einen flachen Einlauf.
2. Mikrodruck-Absaugung: Der Ventilator mit variabler Frequenz startet und stellt sich je nach Furnierdicke automatisch auf den Mikrodruckmodus (-8 mbar bis -12 mbar) ein. Saugnäpfe mit hoher Dichte greifen das Furnier gleichmäßig und verhindern so einen lokalen Spannungsbruch.
3. Reibungsloser Transport: Das Furnier wird reibungslos auf dem flexiblen Saugband mit einer Geschwindigkeit von bis zu 120 m/min transportiert. Das leichte Design minimiert Start-Stopp-Störungen.
4. Intelligente Positionierung: Photoelektrische Sensoren erkennen die Furnierposition in Echtzeit. Das Steuerungssystem berechnet anhand voreingestellter Parameter den optimalen Freigabezeitpunkt. Bei dünnen Furnieren korrigiert das System die Freigabezone automatisch je nach Dicke und Geschwindigkeit.
5. Sanfte Freigabe: Der servoangetriebene Kickerarm gibt das Furnier mit einer sanften Bewegung frei. Der Platzierungsfehler liegt bei ±1 mm und das Furnier landet reibungslos auf der Hub-Stapelplattform.

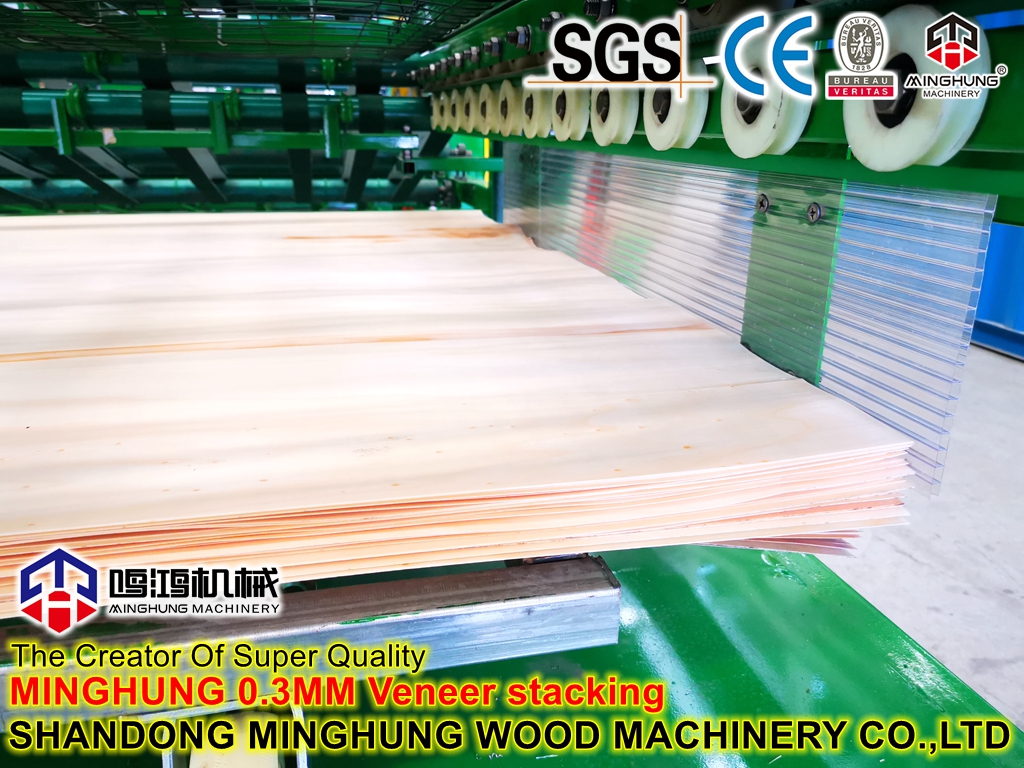

6. Präzises Stapeln: Die Stapelplattform senkt sich automatisch um eine Furnierdicke ab (0,1 mm Genauigkeit), sorgt für eine konstante Stapelhöhe und verhindert, dass dünne Furniere wandern und sich nicht mehr richtig ausrichten.
7. Ausgabe des gesamten Stapels: Bei Erreichen der voreingestellten Stapelhöhe liefert die Plattform den gesamten Stapel ultradünner Furniere zur Entnahme per Gabelstapler oder zur Übergabe per Förderband.
Hauptspezifikationen
4 Fuß Furnierstapler |
|
Modell | MH-VS127A |
Hebemodus | hydraulischer Aufzug * 3 kW * 1 Satz |
Lüftermotor | 5,5 kW * 2 Stück |
Antriebsmotor | 3 kW * 2 Stück |
Pressfurniermotor | 2,2 kW * 1 Stück |
Abfallfurnierförderer | 2,2 kW * 1 Stück |
Gesamtleistung | 25 kW |
Furniergröße | 900-1300*600-1300mm |
Dicke | <3,6 mm |
Gesamtgewicht | 2,5t |
Größe | 5500*2000*2750mm |
|
|

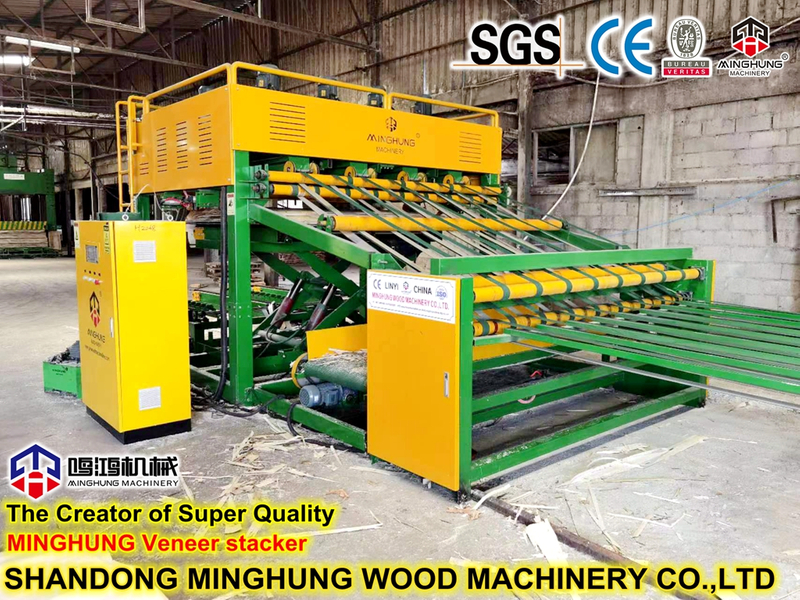

8 Fuß Furnierstapler |
|
Modell | MH-VS2600A |
Hebemodus | hydraulischer Aufzug *3kw*1set |
Lüftermotor | 5,5 kW * 4 Stück |
Antriebsmotor | 3 kW * 2 Stück |
Pressfurniermotor | 2,2 kW * 1 Stück |
Abfallfurnierförderer | 2,2 kW * 1 Stück |
Gesamtleistung | 35 kW |
Furniergröße | 2300-2600*600-1400mm |
Dicke | <3,6 mm |
Gesamtgewicht | 5t |
Größe | 6500*3200*2750mm |
Hauptvorteile
1. Entwickelt für ultradünne Furniere: Speziell auf die physikalischen Eigenschaften von 0,2–1,5 mm ultradünnen Furnieren zugeschnitten, wodurch branchenspezifische Probleme wie Zerbrechlichkeit, Wellenbildung und schwierige Ansaugung grundsätzlich gelöst werden.
2. Mikrodruck-Saugtechnologie: Die zonenweise Mikrodruck-Vakuumsteuerung mit präzise einstellbarer Saugkraft verhindert den Bruch ultradünner Furniere, der durch übermäßige Saugkraft verursacht wird, die bei herkömmlichen Staplern üblich ist.
3. Flexibles Transportsystem: Das leichte Saugband und der servobetriebene Kickermechanismus minimieren den Start-Stopp- und Freigabestoß und stellen sicher, dass dünne Furniere intakt und unbeschädigt bleiben.
4. Geschwindigkeitsadaptive Freigabe: Korrigiert automatisch Freigabezeitpunkt und -zone basierend auf Furnierdicke und Transportgeschwindigkeit und gewährleistet so eine präzise Platzierung für verschiedene dünne Furnierspezifikationen.
5. Antistatisches Design: Förderbänder und Stapelplattformen verwenden antistatische Materialien, um zu verhindern, dass ultradünne Furniere aufgrund statischer Elektrizität haften bleiben, und sorgen so für eine saubere Stapelung.
6. Energieeffizient und schnell: Ventilatoren mit variabler Frequenz liefern bedarfsgerechte Leistung und sparen im Vergleich zu herkömmlichen Modellen über 30 % Energie, während sie gleichzeitig eine hohe Stapelgeschwindigkeit von 120 m/min beibehalten.
7. Branchenführende Stapelsauberkeit: Hochpräzise Sensoren in Kombination mit Servosteuerung erreichen einen Platzierungsfehler von ±1 mm, wobei die Stapelkanten so sauber sind, als würden sie mit einem Messer geschnitten.
8. Intelligente Bedienung: Die SPS verfügt über eine integrierte Parameterbibliothek für ultradünne Furniere, die den Abruf optimierter Stapelparameter für verschiedene Dicken mit einem Tastendruck ohne wiederholte manuelle Anpassungen ermöglicht.
