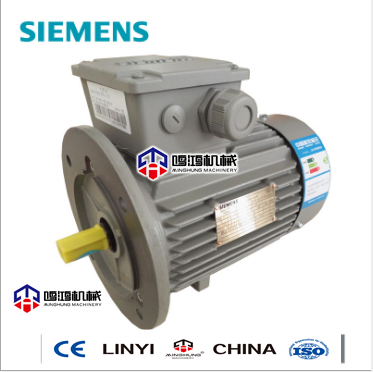

Siemens Motor für Furnierschälmaschine Hydraulikstation der Pressmaschine für Minghung-Maschine
1. Motoren der Serie 1LE0 können mit PTC-Thermistorschutz oder PT100-Temperatursensor für Alarm und Abschaltung ausgestattet werden.
■ Wird der Motor mit Frequenzumrichter betrieben, muss ein PTC-Thermistor eingebaut werden!
Der isolierte Motor hat eine Isolierung, die für den Einsatz unter feuchten tropischen Bedingungen geeignet ist.Das Isolationssystem umfasst: hochfeste Lackdrähte und isolierende Plattenmaterialien sowie lösungsmittelfreies imprägniertes Harz.Das System kann eine hohe mechanische und elektrische Festigkeit, eine gute Zuverlässigkeit und eine lange Motorlebensdauer erreichen.
Nach Anwenden eines solchen Isolationssystems ist der Motor für den Einsatz im Wechselrichter-Stromversorgungsmodus geeignet.Ohne Einschränkungen kann die Nennspannung 460 V + 10 % und die Spannungsanstiegszeit ts > 0,1 s erreichen.
■Motoranschluss
Zusätzlich zu den Einschränkungen für die an die Stromversorgung angeschlossenen Maschinen müssen Sie bei Umrichterantrieb auch auf den zulässigen Kabelquerschnitt des Umrichters achten.
■Mechanische Beanspruchung, Fettstandzeit
Wenn die Betriebsdrehzahl höher als die Nenndrehzahl ist, nehmen die resultierenden Vibrationen zu, das mechanische Gleichgewicht ändert sich und das Lager wird mechanisch stärker belastet.Fettstandzeit und Lagerlebensdauer werden verkürzt (bitte bei Bedarf rückfragen)
2. Strukturdesign der Siemens-Motorparameter (Serie 1LE0+): drehbare 4 × 900-Installation
Motorform: Flache Enddeckelausführung / Anschlusskasten aus Gusseisen für alle Baureihen
Schutzart: Die Standardkonfiguration des Motors ist IP55
Isolierleistung: Isoliersystem Klasse F / Bewertung Klasse B (80K)
Nennspannung: 220 V / 380 V, 380 V / 660 V können auch unterschiedliche Spannungen unterstützen
Netzfrequenz: 380 V Spannung, 50 Hz;440 V Spannung, 60 Hz
Mehrfache Überlastung: Die 1LGO+-Serie kann das 1,5-fache des Nennstroms tragen
Installationsmethode: B3/B5/B35/B6/B7/B8 V1/V3/V5/V6/V15/V36
Zertifizierungssystem: IEC CCC CE
Nennleistung: 0,55 kW bis 315 kW
Drei, Optionen
1) Bei der Bestellung sollte die Bestellnummer des Motors mit „-Z“ ergänzt und die Optionsnummer angehängt werden;
2) Motoren mit Regenschutz können diese Option nicht wählen;
3) Das zweite Wellenende auf der Nicht-Antriebsseite ist gleich dem Wellendurchmesser der Antriebsseite;
4) Gilt nicht für Motoren der Baugrößen 180, 200, 225 und 280.
Der Standardflansch des Motors ist ein Vollkreisflansch;
5) Größe der Gewindebohrung siehe DB-Größe im Abschnitt 'Abmessungen';
6) Nicht zusammen mit Optionsnummer L05 verwendbar;
7) Gilt nur für horizontal eingebaute Motoren.Bei Motoren mit den Installationsstrukturen IM B5 und IM B14 müssen Sie bei Auswahl dieser Option sicherstellen, dass sich der Anschlusskasten oben auf dem Sockel befindet.Bei Motoren mit anderen Einbaustrukturen bitte Rücksprache mit Siemens;
8) Ohne Lüfter und Frontscheibe verkürzt sich die Motorlänge um Δl.Wenn Sie gemäß dem Leistungswert auf dem Typenschild abgeben müssen, muss der Motor extern gekühlt werden.Kunden sollten die richtige Kühlmethode anwenden, keine oder falsche Kühlmethode verringert die Lebensdauer des Motors und beschädigt sogar den Motor.
Siemens-Motoren haben ein breites Anwendungsspektrum, und fotoelektrische Encoder können je nach Ausrüstungsbedarf installiert werden.Übliche Encoder-Spezifikationen sind wie folgt:
nicht definiert
[Siemens Motor Service Verpflichtungserklärung]
Die Verpflichtung zum Kundendienst lautet wie folgt:
1. Die Gewährleistungsfrist für Produkte unseres Hauses beträgt: 12 Monate ab Inbetriebnahme und 18 Monate ab Lieferdatum.
2. Wenn der Motor während der Qualitätsgarantiezeit aufgrund der Herstellungsqualität ausfällt, ist unser Unternehmen für kostenlose Wartungsdienste verantwortlich.
3. Wenn die Herstellungsqualitätsprobleme innerhalb von drei Monaten nach Verlassen des Werks festgestellt werden, ist unser Unternehmen für den kostenlosen Ersatz verantwortlich.
4. Nach Erhalt der Beschwerdeinformationen wird sich das Unternehmen innerhalb von 24 Stunden mit dem Benutzer in Verbindung setzen und Stellungnahmen zur Handhabung abgeben.
5. Bei Qualitätsproblemen, die dringend vor Ort behoben werden müssen, trifft das Kundendienstpersonal unseres Unternehmens innerhalb von 24 Stunden und 72 Stunden vor Ort ein, nachdem sich der Benutzer mit unserem Kundendienstpersonal in Verbindung gesetzt hat außerhalb Shanghais.
6. Für Vor-Ort-Services, die nicht durch die Herstellungsqualitätsprobleme des Unternehmens verursacht werden, berechnet unser Unternehmen den Benutzern technische Servicegebühren auf der Grundlage der tatsächlichen Reise- und sonstigen Kosten.
7. Für Motorschäden, die durch Qualitätsprobleme verursacht werden, die nicht von unserem Unternehmen hergestellt wurden, oder Motorschäden außerhalb der Garantiezeit bietet unser Unternehmen kostenpflichtige Wartungsdienste an.
