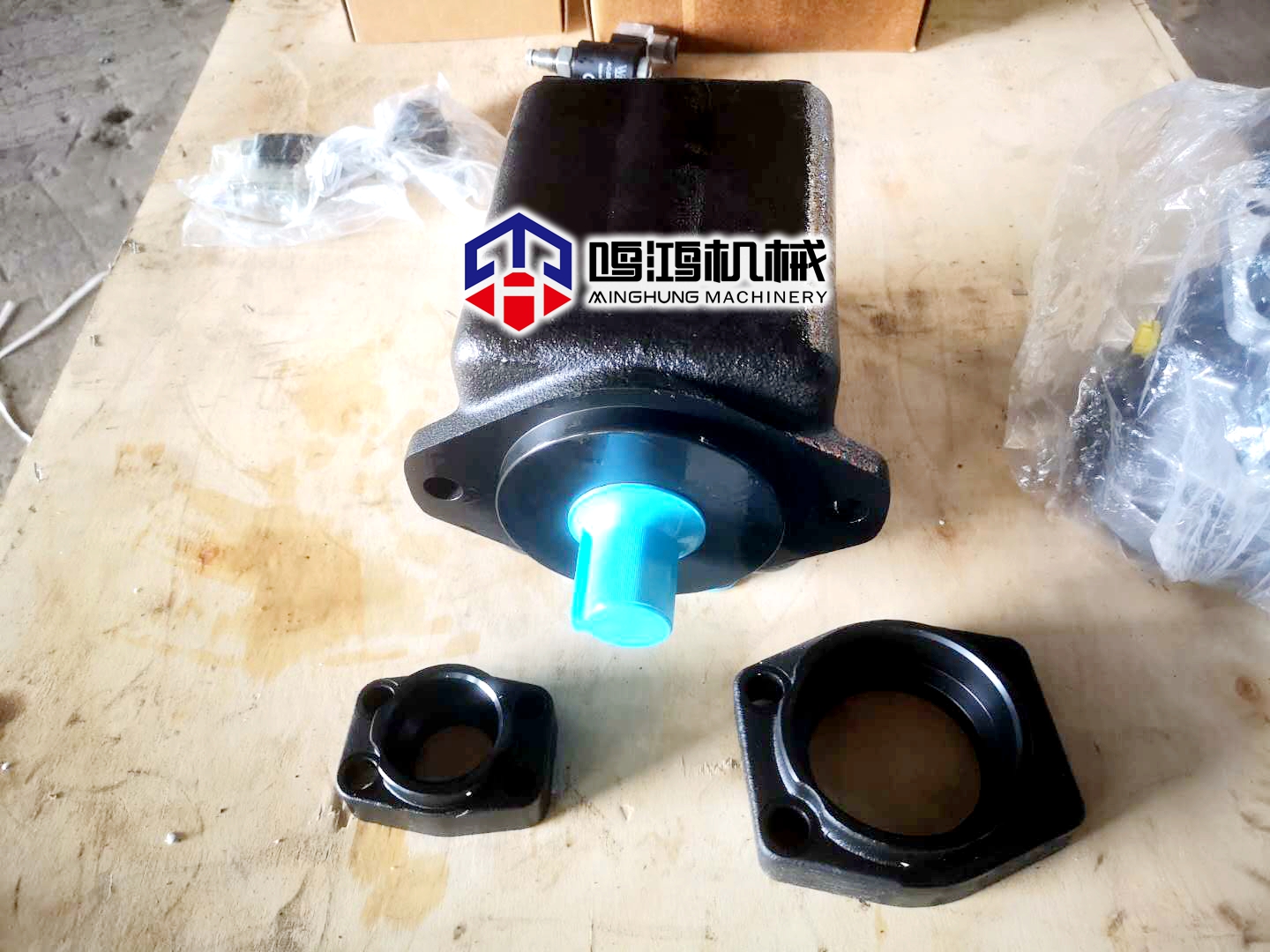

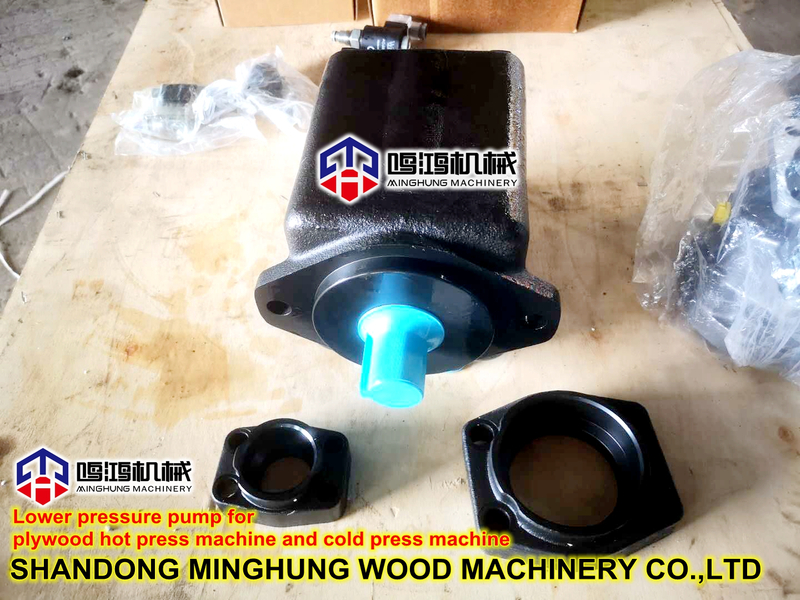

Niederdruckpumpe für die Hydraulikstation der Sperrholzmaschine
Das Arbeitsprinzip der einfachwirkenden Flügelzellenpumpe und der doppeltwirkenden Flügelzellenpumpe
Plungerpumpe, Hydraulikpumpe, Proportionalventil
Hydraulische Pumpe
Quantitative Pumpen: Flügelzellenpumpen, Radialkolbenpumpen, Zahnradpumpen.Verstellpumpe: Flügelzellenpumpe, Axialkolbenpumpe, Proportional-Regelpumpe-Mehrfachpumpe-Handpumpe-Atex Ex-Pumpe
Servozylinder Hydraulikzylinder, Standardzylinder Hydraulikzylinder explosionsgeschützter Zylinder Edelstahlzylinder
Konventionelles Ventil & modulares Ventil, Entlastungsventil, Vorsteuerventil, zweistufiges Magnetventil, Sicherheitsventil, Wege-Ein/Aus-Steuerung, pneumatisches Wegeventil, hydraulisches Wegeventil
1. Arbeitsprinzip der einfachwirkenden Flügelzellenpumpe
Die Pumpe besteht aus Rotor 1, Stator 2, Flügeln 3, Ölverteilerplatte und Endabdeckung.Die Innenfläche des Stators ist ein zylindrisches Loch.Zwischen dem Rotor und dem Stator besteht eine Exzentrizität.Die Blätter können flexibel in den Schlitzen des Rotors gleiten.Unter der Wirkung der Zentrifugalkraft, wenn sich der Rotor dreht, und des Drucköls an der Schaufelwurzel wird die Oberseite der Schaufel fest an der Innenfläche des Stators befestigt, also zwei benachbarte Schaufeln, die Ölverteilungsplatte, der Stator und der Rotor bildete einen abgedichteten Arbeitsraum.Wenn sich der Rotor gegen den Uhrzeigersinn dreht, erstrecken sich die Flügel auf der rechten Seite der Abbildung nach außen, und das Volumen der abgedichteten Arbeitskammer nimmt allmählich zu, wodurch ein Vakuum entsteht, sodass Öl durch die Ölansaugöffnung 6 und das obere Fenster des angesaugt wird Ölverteilerplatte 5. Und auf der linken Seite des Bildes.Die Schaufeln werden nach innen zurückgezogen, das Volumen des abgedichteten Hohlraums wird allmählich reduziert und das Öl im abgedichteten Hohlraum wird durch ein weiteres Fenster der Ölverteilerplatte und den Öldruckanschluss 1 herausgepresst und an das System abgegeben.Diese Art von Pumpe saugt Öl an und setzt es während einer Umdrehung des Rotors einmal unter Druck, daher wird sie als einfachwirkende Pumpe bezeichnet.Der Rotor ist einer radialen hydraulischen Unwuchtkraft ausgesetzt, daher wird er auch als Unwuchtpumpe bezeichnet, und seine Lagerbelastung ist relativ groß.Die Verdrängung der Pumpe kann geändert werden, indem die Exzentrizität zwischen dem Stator und dem Rotor geändert wird, so dass dieser Pumpentyp eine variable Pumpe ist.
2. Arbeitsprinzip der doppeltwirkenden Flügelzellenpumpe
Ihr Arbeitsprinzip ähnelt dem einer einfachwirkenden Flügelzellenpumpe.Der Unterschied besteht darin, dass die Statoroberfläche aus acht Teilen von zwei Bögen mit langem Radius, zwei Bögen mit kurzem Radius und vier Übergangskurven besteht und der Stator und der Rotor konzentrisch sind..In dem Fall, in dem sich der Rotor in der Figur im Uhrzeigersinn dreht, nimmt das Volumen der abgedichteten Arbeitskammer allmählich an der oberen linken und unteren rechten Ecke zu, was der Ölansaugbereich ist, und nimmt allmählich an der unteren linken und oberen rechten Ecke ab, was ist der Öldruckbereich;Ölansaugbereich Es gibt einen Abschnitt des Öldichtungsbereichs zwischen dem Öldruckbereich und diesem.Der Rotor dieser Pumpe dreht sich einmal, jede abgedichtete Arbeitskammer vervollständigt die Ölansaugung und den Öldruck zweimal, daher spricht man von einer doppeltwirkenden Flügelzellenpumpe.Die zwei Saugzonen und zwei Druckzonen der Pumpe sind radialsymmetrisch, und der auf den Rotor wirkende hydraulische Druck ist radial ausgeglichen, daher wird sie auch als balancierte Flügelzellenpumpe bezeichnet.
Der Momentanstrom der doppeltwirkenden Flügelzellenpumpe ist pulsierend, und die Pulsationsrate ist klein, wenn die Anzahl der Flügel ein Vielfaches von 4 ist. Aus diesem Grund beträgt die Anzahl der Flügel einer doppeltwirkenden Flügelzellenpumpe im Allgemeinen 12 oder 16 .
