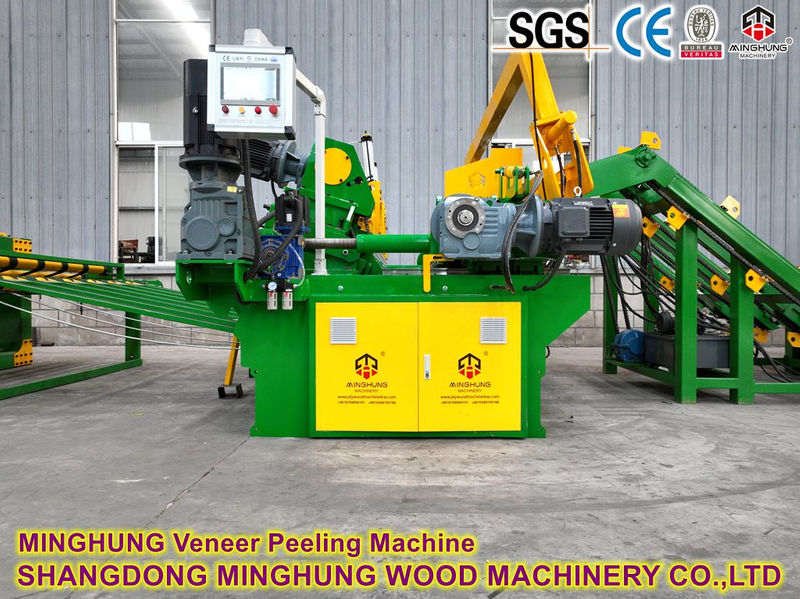

1. Hauptrahmen und Bett

  Dies bildet das Fundament und Skelett der gesamten Maschine. Es handelt sich um eine hochbelastbare, geschweißte Kastenkonstruktion aus dicken, spannungsarm geglühten und präzisionsgefertigten Stahlplatten. Seine außergewöhnliche Steifigkeit und Stabilität sind von grundlegender Bedeutung, um dem enormen Schäldrehmoment standzuhalten, die Schnittgenauigkeit zu gewährleisten und eine lange Lebensdauer der Ausrüstung zu gewährleisten.

2. Spindelloses Antriebs- und Spannsystem

  Untere Hauptantriebsrolle: Die zentrale Antriebskomponente. Typischerweise handelt es sich um eine große Stahlwalze, die mit einer speziellen, reibungsarmen, verschleißfesten Gummi- oder Polyurethanschicht überzogen ist. Der Antrieb erfolgt direkt über einen langsam laufenden Hydraulikmotor mit hohem Drehmoment und großem Hubraum, der die Hauptkraft für die Stammrotation liefert.

  Obere Andruckrolle: Direkt über der Antriebsrolle positioniert, wird ihre vertikale Bewegung durch leistungsstarke Hydraulikzylinder gesteuert. Während des Betriebs übt es eine erhebliche Abwärtskraft aus und arbeitet mit der Antriebsrolle zusammen, um den Stamm sicher einzuklemmen und ihn durch Reibung in Drehung zu versetzen. Der Druck ist je nach Stammdurchmesser und Holzart einstellbar.

  Seitliche Hilfsstütz-/Zentrierrollen (optional bei einigen Modellen): Hydraulische oder pneumatische Stützrollen auf beiden Seiten des Stammes. Sie tragen zur Stabilisierung von Stämmen mit einem geringen Verhältnis von Länge zu Durchmesser bei, verhindern ein seitliches Wegrollen oder Verschieben beim Schälen und dienen als zusätzliche Zentrierfunktion.

3. Hydraulisches Energiesystem

  Hydraulikaggregat: Enthält einen Hochleistungshauptmotor, eine Hochdruck-Kolbenpumpe mit variabler Verdrängung, einen Öltank, einen Kühler, ein Filtersystem und Ventilblöcke. Als „Herzstück“ der Maschine sorgt es für eine stabile, einstellbare Hochdruck-Ölversorgung für alle hydraulischen Vorgänge.

  Hydraulische Steuerventilgruppe: Integriert Proportionalventile, Servoventile oder Patronenventile, um die Geschwindigkeit und Richtung der Antriebsrolle, die Bewegung und den Druck der Andruckrolle sowie die Geschwindigkeit/den Druck des Werkzeugablage-Vorschubzylinders präzise zu steuern und so eine reibungslose und präzise Bewegungssteuerung zu ermöglichen.

4. Schneidsystem

  Robuste Werkzeugablage: Besteht aus einem robusten Werkzeugablagekörper, einem Messerhalter zur Montage und Einstellung des Schälmessers und einer Druckstangenvorrichtung. Die Druckleiste biegt die Holzfasern vor der Schneidkante vor und reduziert so effektiv Risse auf der Rückseite des Furniers, was für die Herstellung dicker, stabiler Schalungsfurniere von entscheidender Bedeutung ist.

  Werkzeugauflage-Vorschubmechanismus: Typischerweise treibt ein Hydraulikzylinder mit großem Durchmesser die Werkzeugauflage entlang robuster Linearführungen an, um eine präzise Vorschubbewegung zu gewährleisten. Die Vorschubgeschwindigkeit wird durch ein hydraulisches Proportionalsystem präzise gesteuert, um eine gleichmäßige Furnierdicke zu gewährleisten. Einige High-End-Modelle verwenden „Servohydraulik“- oder „Motor-Kugelumlaufspindel“-Systeme zur Vorschubsteuerung, um eine höhere Präzision zu erreichen.

5. Furnierförder- und Handhabungssystem

  Hintere Fördereinheit: Sie befindet sich hinter der Messeröffnung und besteht aus einer Reihe synchron angetriebener Rollen oder einem breiten Förderband. Seine Funktion besteht darin, das fortlaufende Band aus geschältem Furnier aufzunehmen und reibungslos aus der Maschine herauszuziehen, um Staus oder Risse zu vermeiden.

  Clipper-Schnittstelle: Der Endbereich der Maschine ist mit mechanischen oder elektronischen Schnittstellen für die nahtlose Verbindung mit einem nachfolgenden Furnierschneider ausgestattet und ermöglicht so eine kontinuierliche Produktion vom Schälen bis zum Ablängen.

6. Elektrisches Steuersystem

  Hauptschaltschrank: Enthält die SPS (Programmable Logic Controller), Leistungsmodule, Relais, Treiber und andere elektrische Komponenten. Die SPS ist das Herzstück für die logische Steuerung, den Arbeitsablauf und die Parameterberechnung.

  Mensch-Maschine-Schnittstelle (HMI): Ein industrieller Touchscreen, der eine intuitive Schnittstelle zum Einstellen von Parametern (Furnierdicke, Stammdurchmesser, Druck), zur Überwachung des Maschinenstatus, zur Anzeige von Alarmen und Produktionsdaten bietet.

  Sensoren und Erkennungselemente: Dazu gehören Positionssensoren (für Werkzeugauflage, Andruckrolle), Druckwandler, Drehgeber usw., die Echtzeit-Feedback an das Steuersystem für eine Regelung im geschlossenen Regelkreis liefern.
