Energiesparende Sperrholzproduktionslinie mit Wärmerückgewinnung
Detaillierte Einführung der Sperrholzproduktionslinie
Bei dieser energiesparenden Sperrholzproduktionslinie handelt es sich um ein vollständig automatisiertes System von der Furnierhandhabung bis zur fertigen Sperrholzproduktion, dessen Kernstück die integrierten mehrstufigen Wärmerückgewinnungsmodule sind. Die Linie besteht aus folgenden Abschnitten:

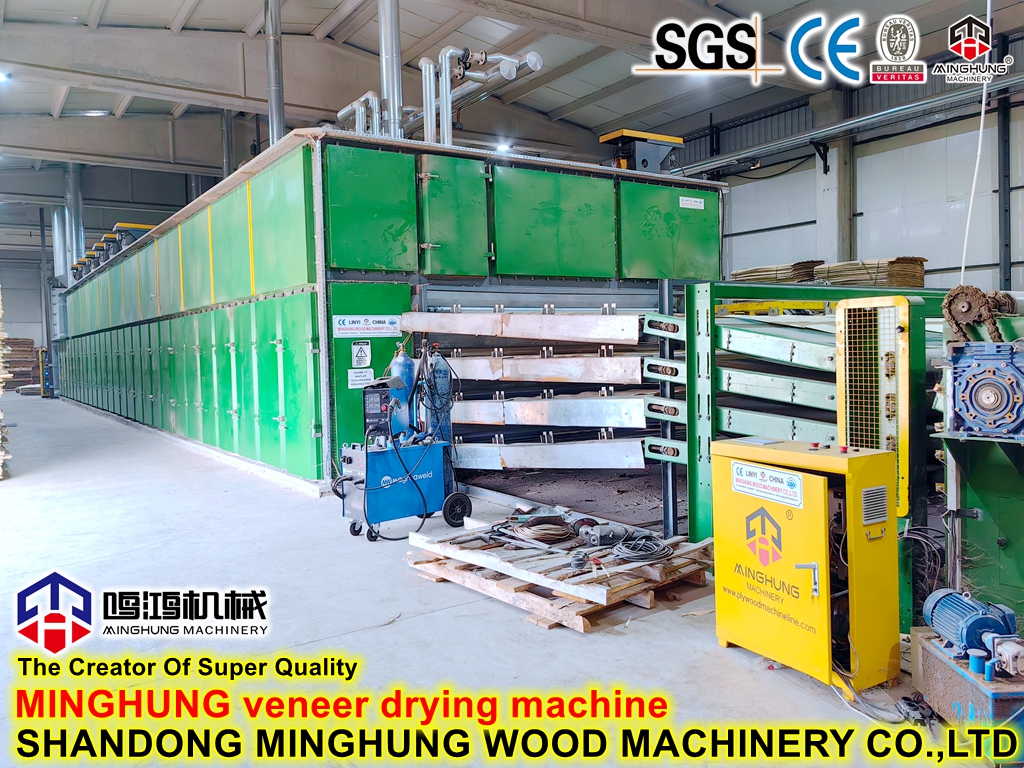

1. Furniertrocknungs- und Wärmerückgewinnungsanlage
Zum Einsatz kommen hocheffiziente Netzbandtrockner. Die heiße, feuchte Abluft des Trocknungsprozesses strömt zunächst durch einen Luft-Luft-Plattenwärmetauscher und überträgt die Abwärme an frische Ansaugluft. Die vorgewärmte Luft gelangt dann in das Heizsystem und reduziert so den Brennstoffverbrauch des Brenners oder der Thermoölheizung. Darüber hinaus gewinnt ein Kondensationswärmetauscher latente Wärme aus dem Abgas zurück, um das Kesselzusatzwasser vorzuwärmen oder die Werkstatt zu heizen.

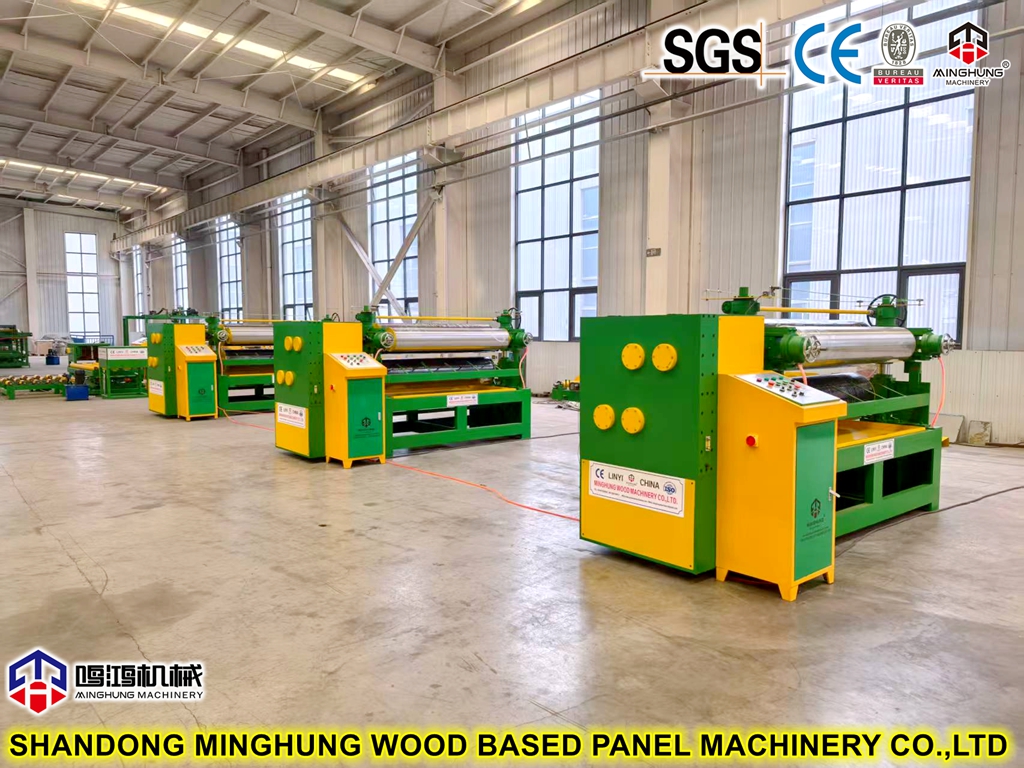

2. Abschnitt zum Verteilen und Zusammenbauen des Klebers
Präzisionsdosierende Leimverteiler minimieren die Leimverschwendung. Ein geringer Teil der Abwärme dieses Abschnitts wird durch lokale Rückgewinnungsöffnungen gesammelt und zur Isolierung des Leimtanks oder zum Vorheizen des Leims verwendet.
3. Abschnitt Vorpressen und Heißpressen (Kernwärmerückgewinnung)
Die Heißpresse ist der größte Energieverbraucher. An der Rücklaufleitung der Heißpresse ist eine Abwärmerückgewinnungseinheit mit geschlossenem Kreislauf installiert. Die Wärme aus dem Hochtemperaturkondensat oder dem Thermalölrücklauf wird über einen Wärmetauscher an sauberes Wasser übertragen. Das erzeugte Warmwasser wird der Furniertrocknungsanlage, dem Kesselzusatzwasser oder der Werkstattreinigung zugeführt. Ein intelligentes Temperaturregelventil passt den Rückgewinnungsfluss automatisch an die Prozessanforderungen an und sorgt so für eine stabile Plattentemperatur. Darüber hinaus wird die beim Öffnen/Schließen der Form freigesetzte Strahlungswärme durch Leithauben erfasst, durch eine Wärmepumpe aufgewertet und zur Leimvorwärmung bzw. Furniervorwärmung genutzt.
4. Kühl- und Trimmbereich
Die beim Abkühlen des fertigen Sperrholzes freigesetzte Wärme wird über einen Luft-Wasser-Wärmetauscher zurückgewonnen. Das zurückgewonnene Warmwasser wird für Furnier-Einweichtanks oder als Winter-Frostschutz in der Werkstatt verwendet.
5. Intelligentes Kontrollsystem
Die gesamte Linie ist mit einer SPS und einem HMI ausgestattet, die eine Echtzeitüberwachung von Temperatur, Druck, Durchflussrate und Wärmerückgewinnungseffizienz in jeder Phase ermöglichen. Das System ordnet die zurückgewonnene Wärme automatisch vorrangigen, minderwertigen Anforderungen wie Trocknung und Vorwärmung zu, wobei der Überschuss für die Raumheizung oder die Warmwasserbereitung verwendet wird. Darüber hinaus werden Energieverbrauchsberichte und Einsparungsanalysen erstellt, um Managern bei der Optimierung der Produktionsparameter zu helfen.
Wichtige technische Parameter
Produktionskapazität: 5.000 – 30.000 m³/Jahr
Wärmerückgewinnungsgrad: 25 % – 38 %
Gesamtenergiesparquote: 20 % – 35 %
Genauigkeit der Temperaturregelung der Heizplatte: ±1,5 °C
Anwendbare Sperrholzstärke: 6 – 25 mm
Zusammenfassung der Vorteile
Reduziert die Energiekosten erheblich; Amortisationszeit typischerweise 1,5–3 Jahre
Reduziert die Belastung von Kesseln/Thermalölheizungen und verlängert die Lebensdauer der Geräte
Entspricht den internationalen CO2-Emissionsvorschriften und verbessert so die Wettbewerbsfähigkeit im Export
Modularer Aufbau zur flexiblen Integration in bestehende Linien
Über uns
Wir sind ein chinesischer Hersteller von Shandong MINGHUNG Wood Based Panel Machinery Co., Ltd. und Hersteller kompletter Sätze von Sperrholzmaschinen und Furniermaschinen. Mit langjähriger Produktionserfahrung, fortschrittlicher Produktionstechnologie, erfahrenen Mitarbeitern und professionellen Ingenieuren können wir Ihnen die passenden, guten und starken Maschinen anbieten.

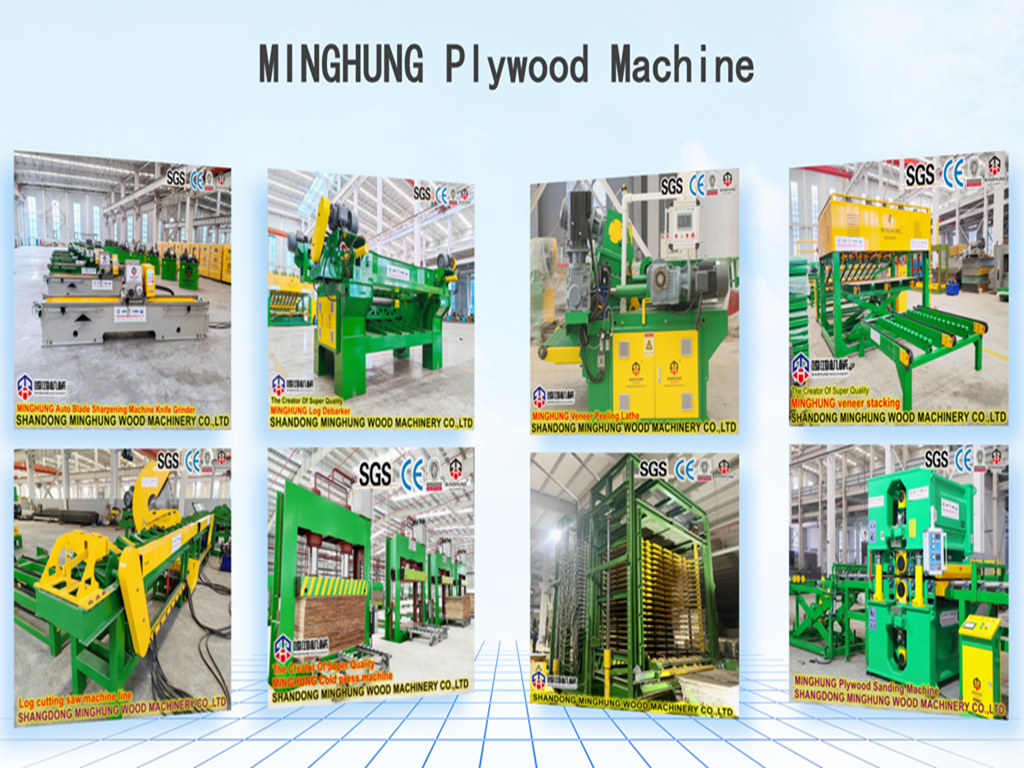

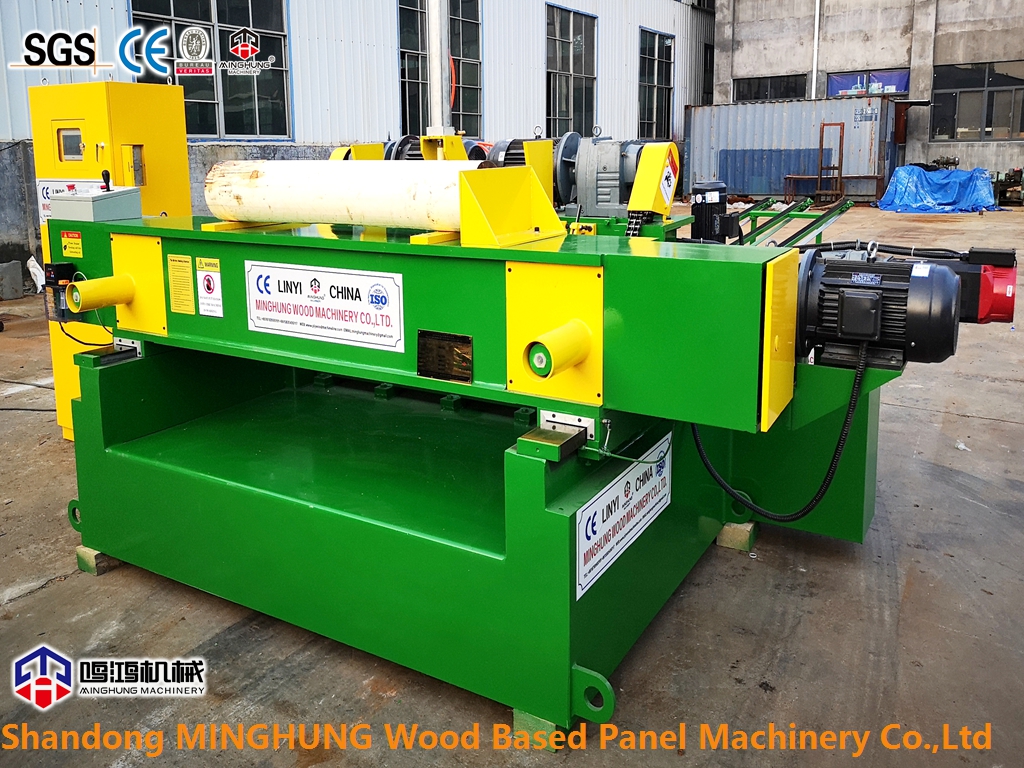

Zu den Maschinen, die wir erstellen, gehören Schälgermaschinen, Splittermaschinen, Rotationsmaschinen, Trocknungsmaschinen, Klebermischer, Legmaschinen, Vordrückungsmaschinen, heiße Pressmaschinen, Kühlmaschinen, Längs- und Quersägen-Sägen- und Schleifmaschinen sowie Schleifmaschinen sowie Ausleitungsformen.
Wir bieten komplette Dienstleistungen an, einschließlich Standortbesichtigung, Design und Fertigung, Installation und Inbetriebnahme sowie After-Sales-Schulung.
Für weitere Informationen, willkommen, werden wir Ihnen schnell antworten und mit Ihnen funktionierende Videos anbieten.
