3 x 6 bis 5 x 10 Fuß große Sperrholzherstellungsmaschine
Die Produktionslinie integriert komplette Sperrholzherstellungsprozesse, einschließlich Rotationsschälen, Trocknen, Kleben, Auflegen, Vorpressen, Heißpressen, Besäumen und Schleifen. Mit dem zentralisierten Steuerungssystem SPS + HMI ist der Spezifikationswechsel schnell und bequem, was die Produktionsflexibilität erheblich erhöht. Es eignet sich besonders für Kunden, die gleichzeitig konventionelle Bauschalungen und spezielle übergroße Platten wie LKW-Bodenbeläge und Spezialmöbelplatten liefern müssen.
Markthintergrund und Produktpositionierung
Der globale Sperrholzmarkt weist eine zunehmende Diversifizierung der Produktspezifikationen auf. Auf dem Markt für Bauschalungen wird üblicherweise der Standard 4×8 Fuß (1220×2440 mm) verwendet, während in den Sektoren Möbelherstellung, LKW-Bodenbeläge und Dekorationstechnik eine wachsende Nachfrage nach Paneelen mit größeren Abmessungen zu verzeichnen ist, darunter 3×6 Fuß (915×1830 mm), 4×10 Fuß (1220×3050 mm) und 5×10 Fuß (1525×3050 mm).
Herkömmliche Sperrholzproduktionslinien sind in der Regel auf eine einzelne Spezifikation festgelegt und müssen bei Spezifikationsänderungen abgeschaltet und umgebaut werden. Dieses Produkt begegnet diesem Problem der Branche mit einem anpassbaren Spezifikationsdesignkonzept, das es Kunden ermöglicht, ein flexibles Fertigungsmodell „eine Produktionslinie, mehrere Spezifikationsprodukte“ zu erreichen und so die Ausrüstungsinvestitionen und Betriebskosten erheblich zu reduzieren.

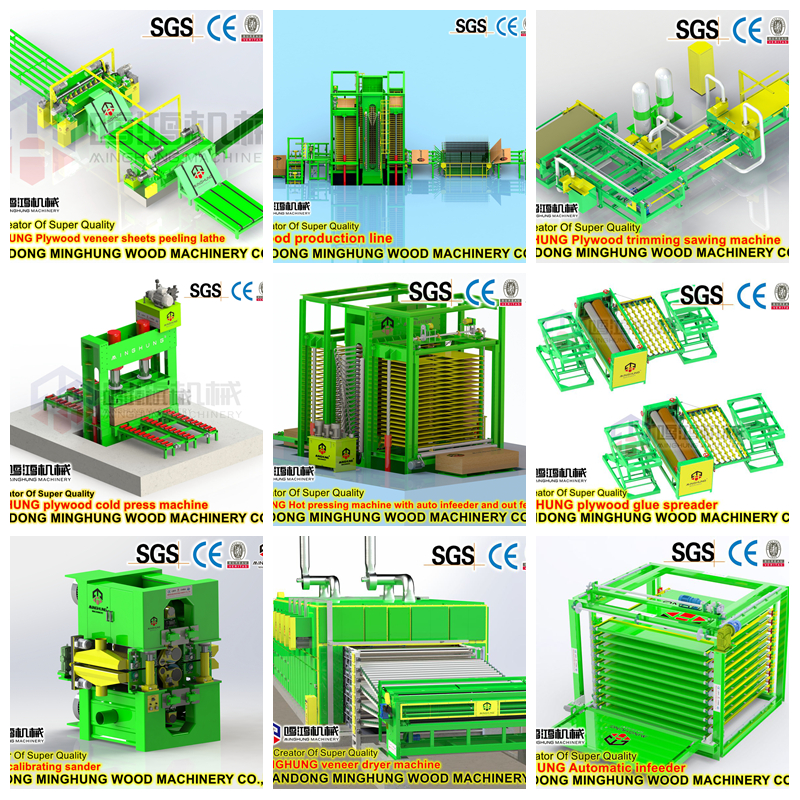

Zusammensetzung und Prozessablauf der Produktionslinie
1. Rohmaterialvorbereitung und Furnierschälen
Hauptprozessschritte: Rundholzverarbeitung und Furnierschälen. Die Stämme werden zunächst in die erforderliche Länge geschnitten (z. B. 4 Fuß oder 8 Fuß lange Scheite) und dann einem Rotationsschäler zugeführt, der den Stamm kontinuierlich in ein fortlaufendes Furnierband mit einer voreingestellten Dicke schneidet. Um die Schälqualität zu gewährleisten, müssen die Stämme manchmal gedämpft oder in heißem Wasser eingeweicht werden, um sie weicher zu machen, insbesondere bei Hartholzarten.
Hauptproduktionsausrüstung:
Kappsäge: Schneidet Stämme in Stücke mit Standardlänge.
Entrinder: Entrindet Rinde von Baumstämmen.
Rotationsschälmaschine/Drehmaschine: Die Kernausrüstung der Linie, mit der Stämme in fortlaufende Furnierbänder geschält werden.
Holzschneidemaschine
Rundholz-Entrindungsmaschine

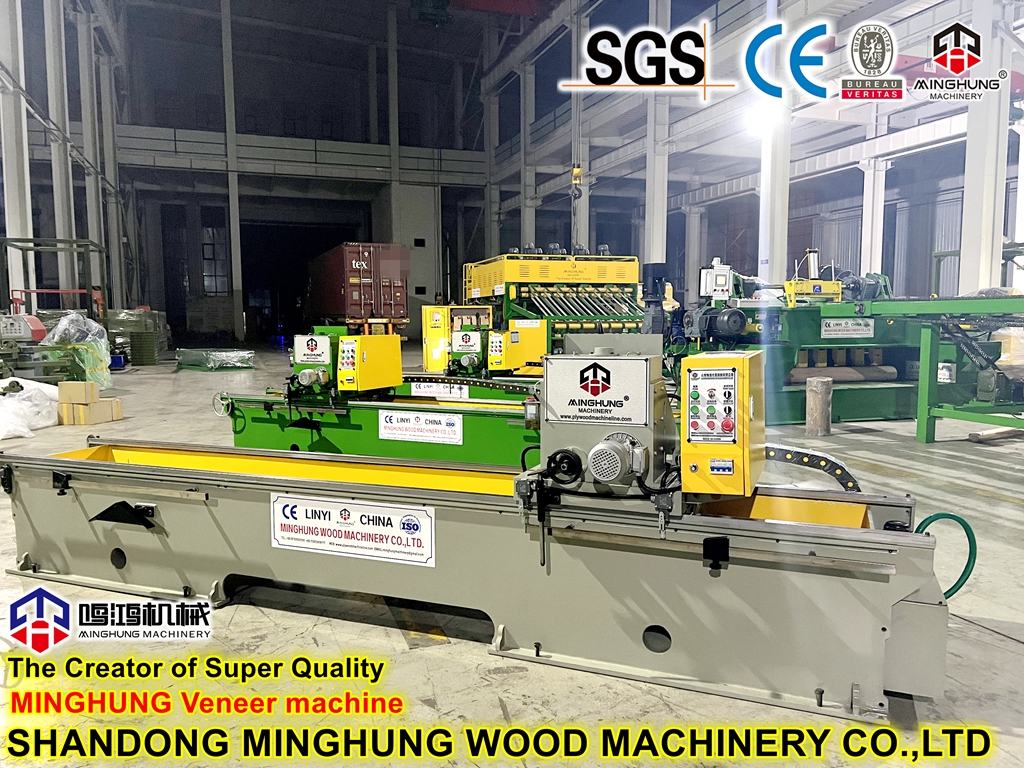

Holzschälmaschine
2. Furniertrocknung und -konditionierung
Hauptprozessschritte: Furniertrocknen, Zuschneiden und Fügen. Frisch geschälte Furniere haben einen hohen Feuchtigkeitsgehalt und müssen in Trocknern auf den idealen Bereich von 8–12 % getrocknet werden. Nach dem Trocknen werden die Furniere auf die gewünschte Größe zugeschnitten. Bei großformatigen Platten müssen schmale Furniere zu Platten voller Breite (z. B. 4 x 8 Fuß oder 5 x 10 Fuß) verbunden/gespleißt werden.
Hauptproduktionsausrüstung:
Furniertrockner: Reduziert den Feuchtigkeitsgehalt des Furniers; Erhältlich als Netzband- und Rollenausführung.
Clipper/Furnierverbinder/Spleißer: Schneidet Furniere oder verbindet schmale Streifen zu vollformatigen Platten, um den Spezifikationsbereich von 3 x 6 bis 5 x 10 Fuß zu erfüllen.
Furniertrockner
Furnierfuger
3. Kleben, Auflegen und Vorpressen
Hauptprozessschritte : Kleben, Auflegen und Vorpressen. Getrocknete und konditionierte Furniere werden mit Klebstoff beschichtet und dann in einer symmetrischen Querfaserstruktur (abwechselnde senkrechte Faserrichtung) zu einer Matte aufgelegt. Nach dem Auflegen wird die Matte in einer Kaltpresse vorgepresst, um eine vorläufige Bindung und Formstabilität zu erreichen und die Zuführung in die anschließende Heißpresse zu erleichtern.
Hauptproduktionsausrüstung:
Kleberverteiler: Trägt den Kleber gleichmäßig auf die Furnieroberflächen auf; bietet typischerweise eine doppelseitige Klebemöglichkeit.
Lay-up-Linie: Automatisches oder halbautomatisches Querfurnier-Montagesystem, entscheidend für die Sicherstellung der Plattenqualität.
Kaltpressen / Vorpressen: Übt bei Raumtemperatur Druck auf die Matte aus, um sie vorab zu formen.

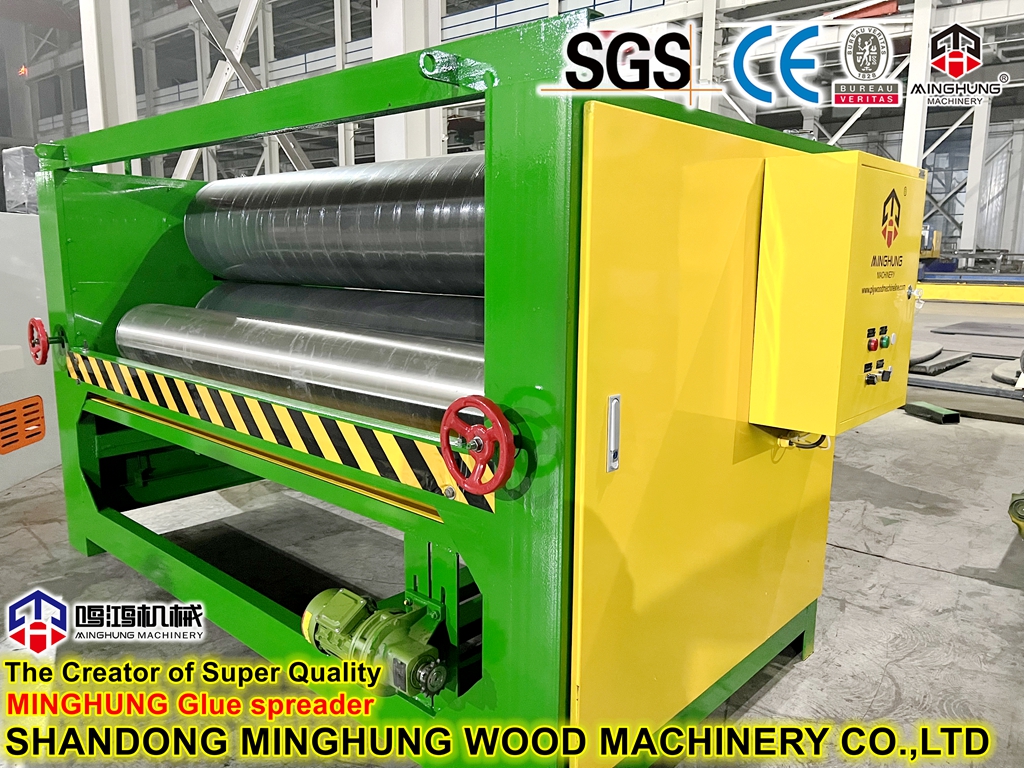

Kleberstrafer
Kaltpressung
4. Heißpressen, Trimmen und Schleifen
Hauptprozessschritte: Heißpressen, Kantenbeschnitt und Oberflächenveredelung. Dies ist der Kernprozess, der die endgültige Leistung des Panels bestimmt. Die Matte wird bei hoher Temperatur (z. B. 180–220 °C) und hohem Druck (z. B. 20–25 MPa) heiß gepresst, um den Klebstoff auszuhärten und die Platte zu verfestigen. Nach dem Abkühlen und Konditionieren wird das Rohbrett mit Kapp- und Kantenaufteilsägen auf die endgültigen Abmessungen (z. B. 3 x 6 bis 5 x 10 Fuß) zugeschnitten und abschließend geschliffen, um Dickengenauigkeit und Oberflächenglätte sicherzustellen.
Hauptproduktionsausrüstung:
Heißpresse: Die Kernausrüstung der gesamten Linie. Für die von Ihnen benötigten großformatigen Produkte müssen die Plattenabmessungen die Spezifikation von 5 x 10 Fuß abdecken und über Dickenkontrollsysteme verfügen. Professionelle Geräte (z. B. die R7-Serie) unterstützen 5×10 Fuß-Spezifikationen mit extrem kurzen Pressenöffnungszeiten und einer Temperaturgenauigkeit von ±2 °C.
Kantenbeschnitt-/Formatsäge: Schneidet heißgepresste Rohplatten auf präzise Fertigmaße; Die Gerätespezifikationen müssen zum Produktsortiment passen.
Schleifmaschine: Führt die Dickenkalibrierung und das Feinschleifen der Oberfläche an besäumten Platten durch und stellt dabei eine Toleranz von ≤ ± 0,2 mm sicher.

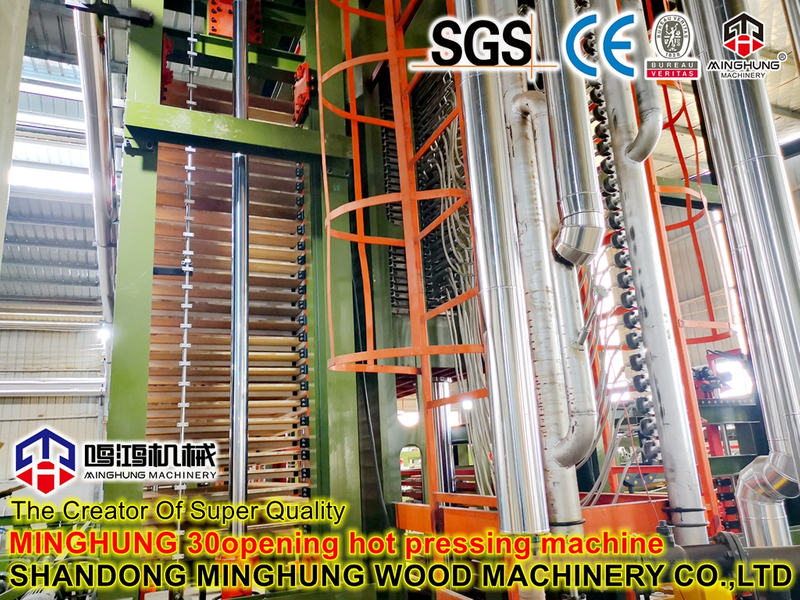

Heiße Presse
Kantenbesäumsäge
Schleifer
Technische Spezifikationen
Parameter | Spezifikation |
Anpassbare Produktspezifikationen | 3×6 Fuß (915×1830 mm) bis 5×10 Fuß (1525×3050 mm) |
Produktdickenbereich | 8–40 mm (anpassbare Verlängerung) |
Furnierstärke | 0,5–3,0 mm (einstellbar) |
Jährliche Produktionskapazität | 30.000–100.000 m³ |
Leimauftragsrate | 180–220g/m² (doppelseitig) |
Heißpresstemperatur | 180–220°C |
Heißpressdruck | 20–25 MPa |
Heißpresszyklus | 5–20 Minuten (je nach Dicke und Kleber) |
Feuchtigkeitsgehalt des fertigen Produkts | 6 %–12 % |
Dicke Toleranz | ≤±0,2 mm |
Steuerungssystem | SPS + HMI-Touchscreen, unterstützt die Speicherung von Spezifikationsrezepten |
Spezifikationsanpassungsmechanismus
Zu den Kerntechnologien, die einen flexiblen Spezifikationswechsel von 3×6 auf 5×10 Fuß auf dieser Produktionslinie ermöglichen, gehören:
1. Anpassungsfähigkeit der Plattengröße
Die Abmessungen der Heißpressplatte sind für die maximale Spezifikation von 5 x 10 Fuß ausgelegt. Durch einstellbare Dickenbegrenzer und seitliche Positionierungssysteme können alle kleineren Plattenspezifikationen berücksichtigt werden.
2. Einstellbares Trimmsystem
Kapp- und Kantenschneider-Sägepositionen sowie Schnitthübe werden durch Servomotoren angetrieben. Für Spezifikationsänderungen geben Sie einfach die Zielabmessungen auf dem HMI-Touchscreen ein und das System führt die Positionierungsanpassungen automatisch mit einer Umrüstzeit von ≤30 Minuten durch.
3. Lay-up-Rezeptspeicherung
Das SPS-System kann mehrere Lay-up-Rezepte speichern (Anzahl der Schichten, Furnierdickenkombinationen, Leimauftragsmenge usw.). Spezifikationsänderungen werden mit einem Rezeptabruf auf Knopfdruck ausgeführt und stellen so sicher, dass die Prozessparameter der Spezifikation entsprechen.
4. Anpassungsfähigkeit der Schleifbreite
Die Einzugsbreite der Schleifmaschine lässt sich an unterschiedliche Plattenbreiten anpassen und verhindert so Fehlausrichtungsprobleme bei der Bearbeitung schmaler Platten auf breiten Schleifmaschinen.
Anwendbare Spezifikationen und Anwendungen
Spezifikation | Imperiale Größe | Metrische Größe | Typische Anwendungen |
3×6 Fuß | 3'×6' | 915×1830mm | Kleine Möbelplatten, Dekorplatten, Verpackungen |
4×8 Fuß | 4'×8' | 1220×2440mm | Bauschalung, allgemeine Möbelplatten (Standard) |
4×10 Fuß | 4'×10' | 1220×3050mm | Erweiterte Möbelkomponenten, LKW-Bodenbeläge |
5×10 Fuß | 5'×10' | 1525×3050mm | Spezial-LKW-Platten, große Dekorplatten, breite Schalung |
Die Produktionslinie kann auch Produkte mit mehreren Dicken im Bereich von 8 bis 40 mm herstellen, mit Kernmaterialoptionen wie Pappel, Eukalyptus, Birke, Kiefer und gemischten Kernen.
Wichtige Wettbewerbsvorteile
1. Flexible Fertigungsmöglichkeiten
Eine Produktionslinie deckt den gesamten Spezifikationsbereich von 3 x 6 bis 5 x 10 Fuß ab, wodurch der Kauf mehrerer Linien mit fester Spezifikation entfällt und die Ausrüstungsinvestitionen erheblich reduziert werden. Der schnelle Spezifikationswechsel hilft Kunden, flexibel auf vielfältige Bestellanforderungen zu reagieren.
2. Fähigkeit zur Verarbeitung großer Formate
Unterstützt die Produktion von übergroßen Platten bis zu 5 x 10 Fuß, erfüllt anspruchsvolle Marktanforderungen wie Spezial-LKW-Bodenbeläge und große dekorative Platten, erweitert die Produktlinien der Kunden und steigert die Rentabilität.
3. Hoher Automatisierungsgrad
Das zentralisierte SPS + HMI-Steuerungssystem mit One-Touch-Spezifikationsrezeptumschaltung reduziert die manuelle Anpassungszeit und die Fehlerwahrscheinlichkeit. Kann mit MES-Systemen zur Produktionsdatenverwaltung verbunden werden.
4. Produktqualitätssicherung
Basierend auf international fortschrittlicher Pressentechnologie erreicht die Heißpresse eine hohe Temperaturgleichmäßigkeit (Genauigkeit ±2 °C) ohne kalte Zonen und gewährleistet so eine gleichbleibende Plattenqualität auf der gesamten Platte. Eine präzise Dickenkontrolle minimiert Schleifverluste.
5. Flexible Anpassung
Kundenspezifische Konfigurationen sind verfügbar, basierend auf den Standortbedingungen des Kunden, den Rohstoffeigenschaften und den Zielmärkten, einschließlich Produktionskapazität, Automatisierungsgrad und Umweltstandards.
Dienstleistungen und Support
Vorläufige Beratung: Marktanalyse, Spezifikationspositionierung, ROI-Bewertung
Kundenspezifisches Design: Maßgeschneiderte Linienlösungen basierend auf Standort, Rohstoffen und Zielmärkten
Geräteherstellung: Strenge Qualitätskontrolle, pünktliche Lieferung
Installation und Inbetriebnahme: Professionelles Team für Installation, Inbetriebnahme und Testproduktion vor Ort
Personalschulung: Umfassende Schulung zu Betrieb, Wartung und Spezifikationsumstellung
After-Sales-Service: Ersatzteilversorgung, Ferndiagnose, regelmäßige Inspektionen, Unterstützung bei Spezifikationserweiterungen
Prozessunterstützung: Dienstleistungen zur Optimierung von Prozessparametern für Produkte mit unterschiedlichen Spezifikationen
Warum uns wählen?
Wir sind nicht nur Ausrüstungslieferant, sondern auch Ihr zuverlässiger Geschäftspartner. Wir bieten eine schlüsselfertige Lösung, die Fabrikplanung, Geräteinstallation, Inbetriebnahme, Personalschulung und After-Sales-Support umfasst. Wenn Sie sich für uns entscheiden, entscheiden Sie sich für Qualität, Innovation und kontinuierliche Unterstützung.
