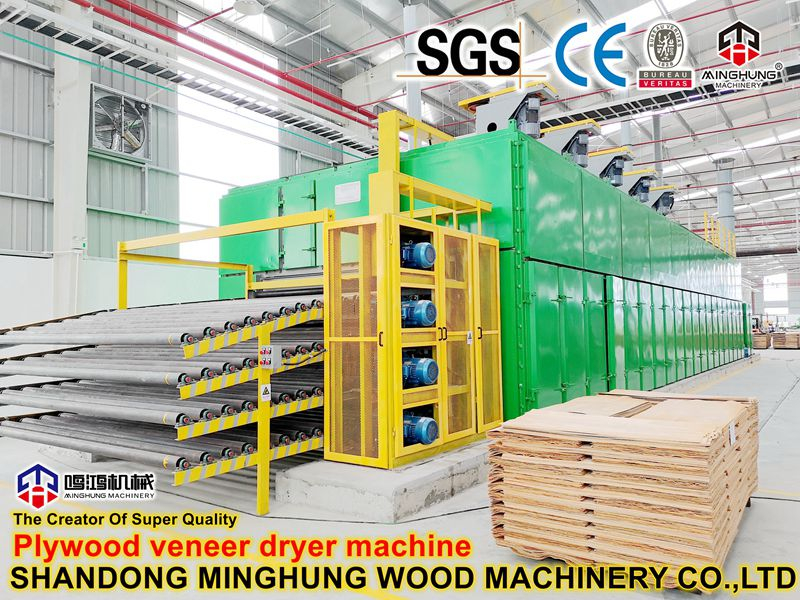

Ein kostengünstiger Sperrholztrockner ist ein komplexes System, das Thermodynamik, Fluiddynamik und automatische Steuerung integriert. Es besteht im Wesentlichen aus den folgenden acht Kernkomponenten, die jeweils im Hinblick auf Kosteneffizienz und Zuverlässigkeit entwickelt und ausgewählt wurden:
1. Trockenofenkörper (Hauptstruktur)
Beschreibung: Dies ist die „Hülle“ des Trockners, die eine isolierte, luftdichte Kammer bildet.
Struktur & Material:
Rahmen: In der Regel aus hochfesten Stahlprofilen oder Vierkantrohren gefertigt, um eine robuste Struktur zu gewährleisten, die langfristiger thermischer Ausdehnung und Kontraktion standhält.
Wandpaneele: Verwenden Sie „Sandwich“-Paneele mit farbigen Stahlblechen auf der Außenseite und hochdichter Steinwolle oder Polyurethanschaum als Kern. Diese Struktur bietet eine hervorragende Wärmedämmung, die entscheidend für die Vermeidung von Wärmeverlusten und die Erzielung von Energieeinsparungen ist.
Tür: Eine robuste Flügeltür mit hochtemperaturbeständigen Silikonkautschukdichtungen sorgt für eine dichte Abdichtung und verhindert das Austreten von Hitze und Luft.
Bedeutung: Ein gut isolierter und robuster Ofenkörper ist die Grundlage für eine effiziente Trocknung und wirkt sich direkt auf die Energiekosten und die Temperaturgleichmäßigkeit aus.
2. Heizsystem
Beschreibung: Das „Herzstück“ des Systems, das die nötige Wärme zum Trocknen liefert.
Komponenten und Optionen:
Wärmequelle: Bietet verschiedene kostengünstige Optionen:
Biomassebrenner: Die wirtschaftlichste Wahl. Es kann Fabrikabfälle wie Hackschnitzel, Hobelspäne oder Pellets als Brennstoff verwenden und so die Kraftstoffkosten deutlich senken.
Gas-/Ölbrenner: Hoher thermischer Wirkungsgrad, präzise Temperaturregelung und stabiler Betrieb.
Dampfwärmetauscher: Eine sehr stabile und saubere Option, wenn die Fabrik über einen eigenen Kessel verfügt.
Elektroheizung: Geringe Anfangsinvestition und präziseste Steuerung, aber höchste Betriebskosten. Geeignet für Regionen mit reichlich vorhandenem und günstigem Strom.
Wärmetauscher: Das heiße Rauchgas des Brenners gelangt nicht direkt in den Ofen. Stattdessen durchläuft es einen hochtemperaturbeständigen Lamellenwärmetauscher, um die Wärme an die saubere Luft im Ofeninneren zu übertragen, wodurch verhindert wird, dass Rauch die Furniere verunreinigt, und die Trocknungsqualität sichergestellt wird.
3. Zirkulationssystem
Beschreibung: Die „Lunge“ des Systems, die für die Luftbewegung verantwortlich ist, um eine gleichmäßige Verteilung von Wärme und Feuchtigkeit zu gewährleisten.
Komponenten:
Umwälzventilatoren: Hochleistungs-, Hochdruck- und hitzebeständige Radialventilatoren werden verwendet, um den Widerstand der Holzstapel zu überwinden und einen starken, gleichmäßigen horizontalen oder vertikalen Luftstrom zu erzeugen.
Lüftermotoren: Typischerweise wetterfeste oder hitzebeständige Motoren, ausgestattet mit Frequenzumrichtern (VFDs). VFDs ermöglichen die Anpassung der Lüftergeschwindigkeit, um die Luftgeschwindigkeit für verschiedene Trocknungsphasen zu optimieren, Energie zu sparen und den Prozess zu verbessern.
Luftkanäle und Leitbleche: Wissenschaftlich entwickelte Kanäle und verstellbare Leitbleche organisieren und leiten den Luftstrom, eliminieren tote Stellen und sorgen für eine konstante Windgeschwindigkeit und Temperatur im gesamten Ofen.
4. Entfeuchtungssystem (Entlüftungssystem).
Beschreibung: Die „Nieren“ des Systems, die für die Entfernung überschüssiger Feuchtigkeit aus dem Ofen verantwortlich sind.
Komponenten:
Entlüftungsklappen/Frischlufteinlässe: Normalerweise oben oder an den Seiten des Ofens angebracht, ausgestattet mit automatisch oder manuell gesteuerten Lamellenklappen.
Steuerungsmethode: Steuerung durch das System basierend auf dem eingestellten Wert für die relative Luftfeuchtigkeit. Wenn die Luftfeuchtigkeit zu hoch ist, öffnet sich die Abluftklappe, um heiße, feuchte Luft abzulassen, während sich der Frischlufteinlass öffnet, um trockene Luft einzuführen.
5. Kontrollsystem
Beschreibung: Das „Gehirn“ des Systems, das den gesamten Trocknungsprozess überwacht und koordiniert.
Komponenten:
SPS (Programmable Logic Controller): Die zentrale Steuereinheit, die voreingestellte Trocknungspläne ausführt.
HMI-Touchscreen (Mensch-Maschine-Schnittstelle): Ermöglicht dem Bediener die Einstellung von Trocknungsparametern (z. B. Temperatur, Luftfeuchtigkeit, Zeit) und die Überwachung der Trocknungskurve, des Gerätestatus und der Fehleralarme in Echtzeit.
Sensoren:
Temperatursensoren: (Platinum RTD Pt100) Messen Sie die Temperatur an mehreren Punkten genau.
Feuchtigkeitssensor: Misst die relative Luftfeuchtigkeit der Luft im Ofen.
Sonden für den Holzfeuchtigkeitsgehalt: (Optional) Werden in Musterbretter eingesetzt, um die Änderung des Feuchtigkeitsgehalts der Furniere in Echtzeit zu überwachen.
Aktuatoren: Dazu gehören Modulationsventile für die Brennerleistung, Ventilator-VFDs und Klappenmotoren.
6. Ofenwagen- und Schienensystem
Beschreibung: Der Tragmechanismus zum Laden und Transportieren der Sperrholzfurniere.
Komponenten:
Ofenwagen (Wagen): Hergestellt aus robustem Stahl, mit Querträgern an der Oberseite, um den Holzstapel zu stützen und sicherzustellen, dass er sich bei langfristiger starker Belastung und hohen Temperaturen nicht verformt.
Schienen: Im Inneren des Ofens und im externen Ladebereich verlegt, sodass die LKWs mit Gabelstaplern oder Winden hinein- und herausgefahren werden können.
7. Sicherheitsschutzsystem
Beschreibung: Wesentliche Geräte zur Gewährleistung der Sicherheit von Ausrüstung und Personal.
Komponenten:
Übertemperaturschutz: Ein unabhängiger Temperaturbegrenzer (Abschaltung), der die Wärmequelle bei ungewöhnlich hohen Temperaturen automatisch abschaltet.
Motorüberlastschutz: Verhindert das Durchbrennen von Lüftern und anderen Motoren aufgrund von Überlastung.
Brandschutzsystem: (Optional) In den Luftkanälen können Sprinklerköpfe oder Rauchmelder installiert werden.
Not-Aus-Tasten: Befinden sich in der Nähe des Geräts und ermöglichen eine sofortige Abschaltung.
8. Musterplatten und System zur Messung des Feuchtigkeitsgehalts (optional, aber wichtig)
Beschreibung: Wird zur genauen Messung des tatsächlichen Feuchtigkeitsgehalts der Furniere während des Trocknens verwendet. Es handelt sich um eine fortschrittliche Konfiguration für präzises Trocknen.
Komponenten: Mehrere „Probebretter“ werden in den Ofen gelegt. In diese Platinen werden Feuchtigkeitsfühler eingesetzt, die über Kabel mit einem Feuchtigkeitsmesser außerhalb des Ofens verbunden sind. Bediener können Feuchtigkeitsdaten in Echtzeit ablesen, ohne den Ofen öffnen zu müssen, und diese als Grundlage für die Anpassung des Prozesses oder die Bestimmung des Endes des Trocknungszyklus verwenden.
