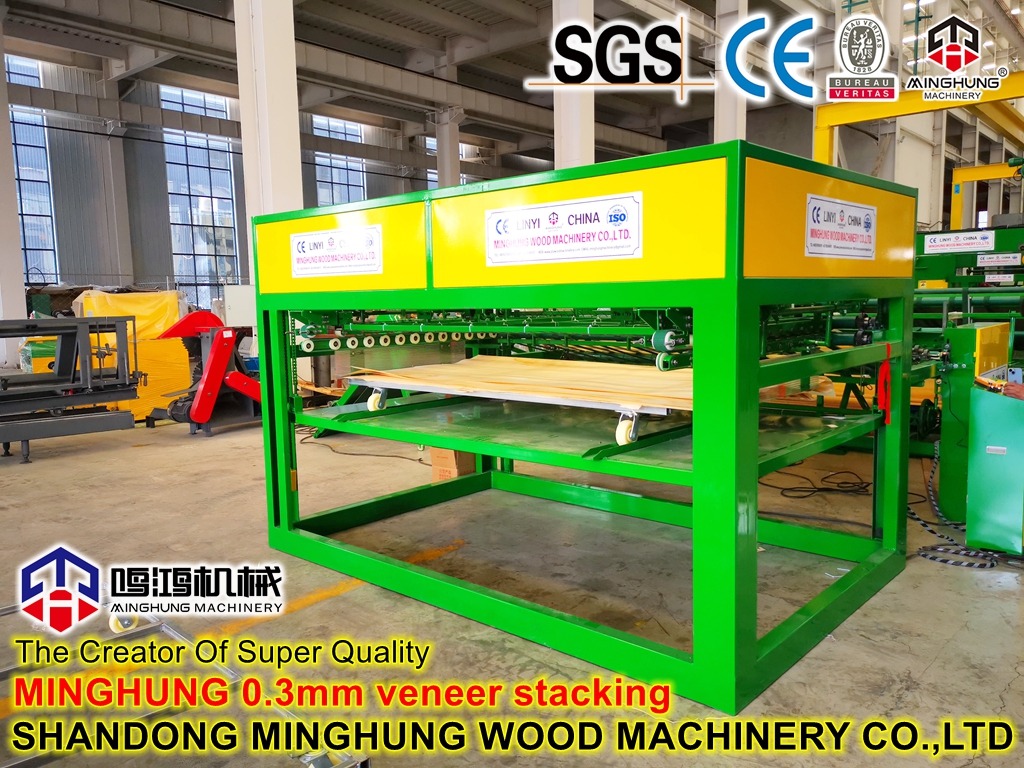

 Produktbeschreibung

Der Hochleistungs-Sperrholz-Vakuumstapler ist eine automatisierte Lösung, die zum Stapeln von großformatigem Sperrholz mit hoher Dichte entwickelt wurde. Sein Hauptvorteil liegt im Vakuumsystem mit „hoher Saugleistung“, einer Kombination aus mehrstufigen Vakuumpumpen mit hohem Durchfluss und einem Vorratstank, gepaart mit einer biomimetisch gestalteten gruppierten Saugnapfanordnung. Selbst wenn die Plattenoberfläche leicht staubig oder uneben ist, liefert das System eine zuverlässige Adsorptionskraft und verhindert so ein Verrutschen oder Verschieben der Platten.

|

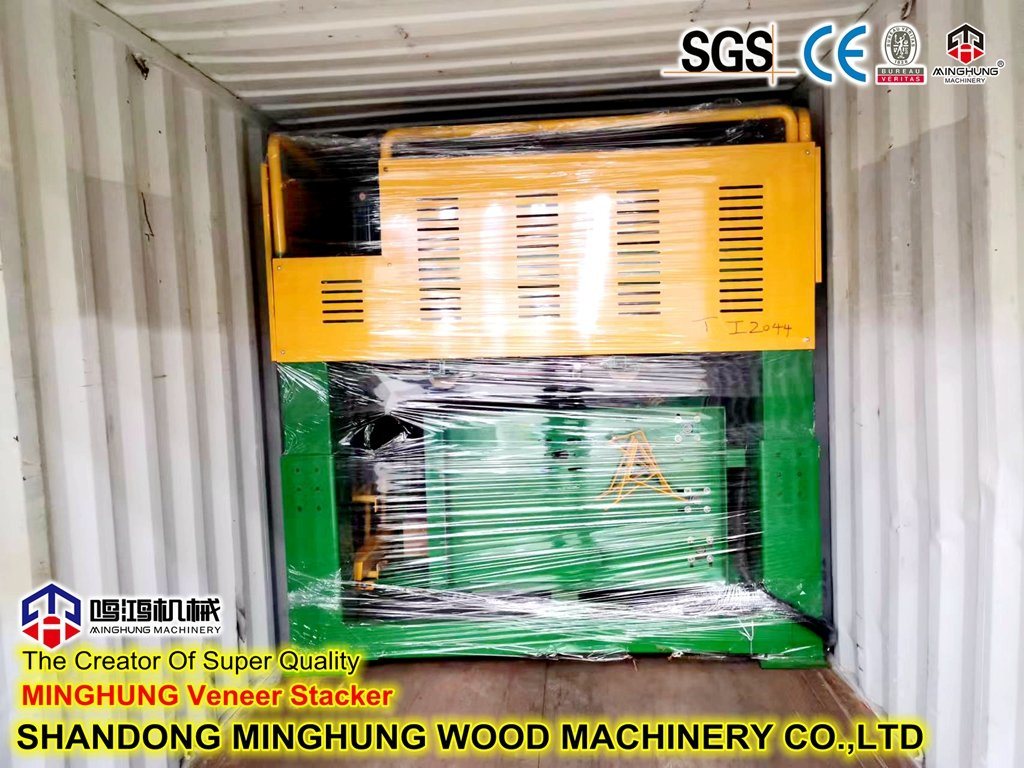

 Produktverpackung

|

 Schlüsselmerkmale

1. Superstarke Adsorptionskapazität: Maximale Saugkraft bis zu 800 kg (kombinierte Saugnäpfe). Kann ein oder mehrere dünne Bretter gleichzeitig aufnehmen und ist für Dicken von 2 mm bis 40 mm geeignet.

2. Beschädigungsfreies Stapeln: Saugnäpfe bestehen aus verschleißfestem, nicht markierendem Gummi mit weichen Kontaktflächen. Beim Stapeln entstehen keine Vertiefungen oder Kratzer, was eine erstklassige Oberflächenqualität gewährleistet.

3. Intelligentes Steuerungssystem: Siemens/Mitsubishi SPS mit einem 7-Zoll-Touchscreen. Mehrere Stapelmodi können voreingestellt werden (z. B. Stapel mit ungeraden Lagen, ausgerichteter Stapel, versetzter Stapel) und mit einer Taste abgerufen werden.

4. Flexible Größenanpassung: Die Saugarmgruppen können elektrisch oder manuell in der Breite angepasst werden, um an Plattenbreiten von 1220 mm bis 2500 mm und Längen von 2440 mm bis 5000 mm zu passen.

5. Stabiler Hochgeschwindigkeitsbetrieb: Hebe- und Verfahrmechanismen verwenden Servomotoren + lineare Führungsschienen. Der Stapelzyklus kann bis zu 8–10 Blatt pro Minute erreichen.

6. Umfassender Sicherheitsschutz: Ausgestattet mit Laser-Antikollisionsradar, Echtzeit-Vakuumdrucküberwachung, Not-Aus-Taste und Überlastalarm; CE-konform.

|

 Arbeitsprinzip​

Sperrholz aus der Produktionslinie gelangt über einen Förderrolltisch zur Stapelstation. Ein fotoelektrischer Schalter erkennt das Eintreffen der Platte, dann senkt sich der Hubrahmen des Vakuumstaplers ab, wodurch die Saugnäpfe mit der Plattenoberfläche in Kontakt kommen und ein Vakuum entsteht. Sobald der voreingestellte Unterdruckwert erreicht ist, hebt sich der Hubrahmen, der Verfahrmechanismus bewegt die Platte über die Stapelpalette, das Vakuum wird aufgehoben und die Platte wird abgesenkt – ein Stapelzyklus ist abgeschlossen. Der Vorgang wiederholt sich, bis die voreingestellte Stapelhöhe erreicht ist, was dann automatisch einen Palettenwechsel oder eine Entladung auslöst.

|

 Zertifizierungen

|

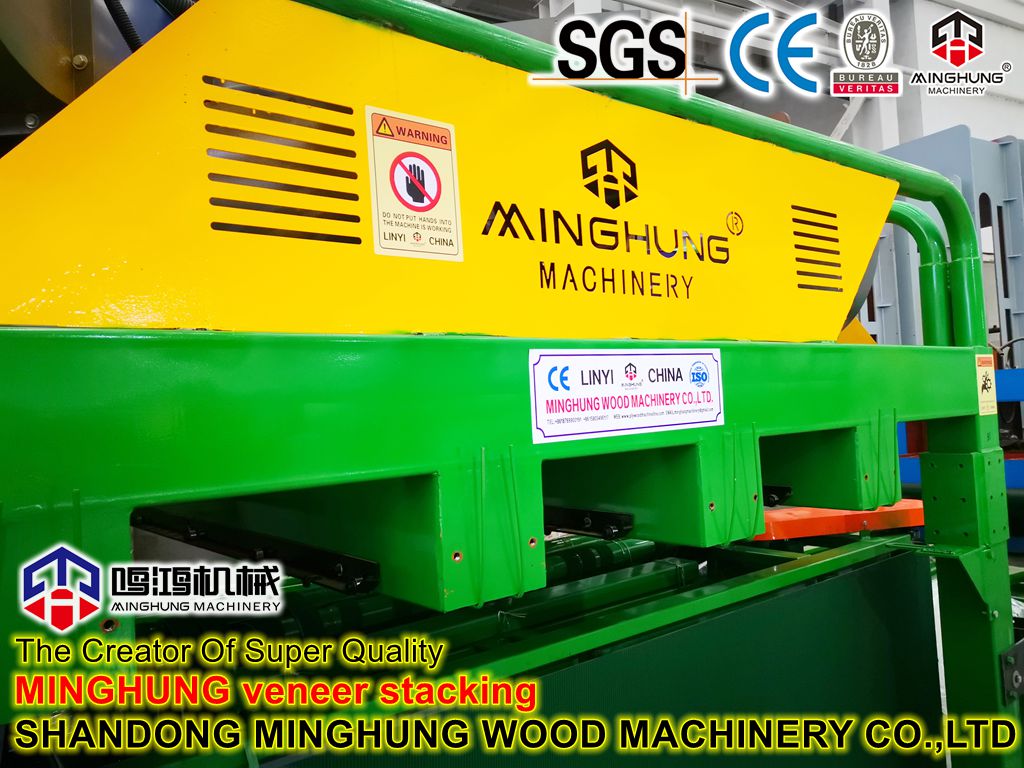

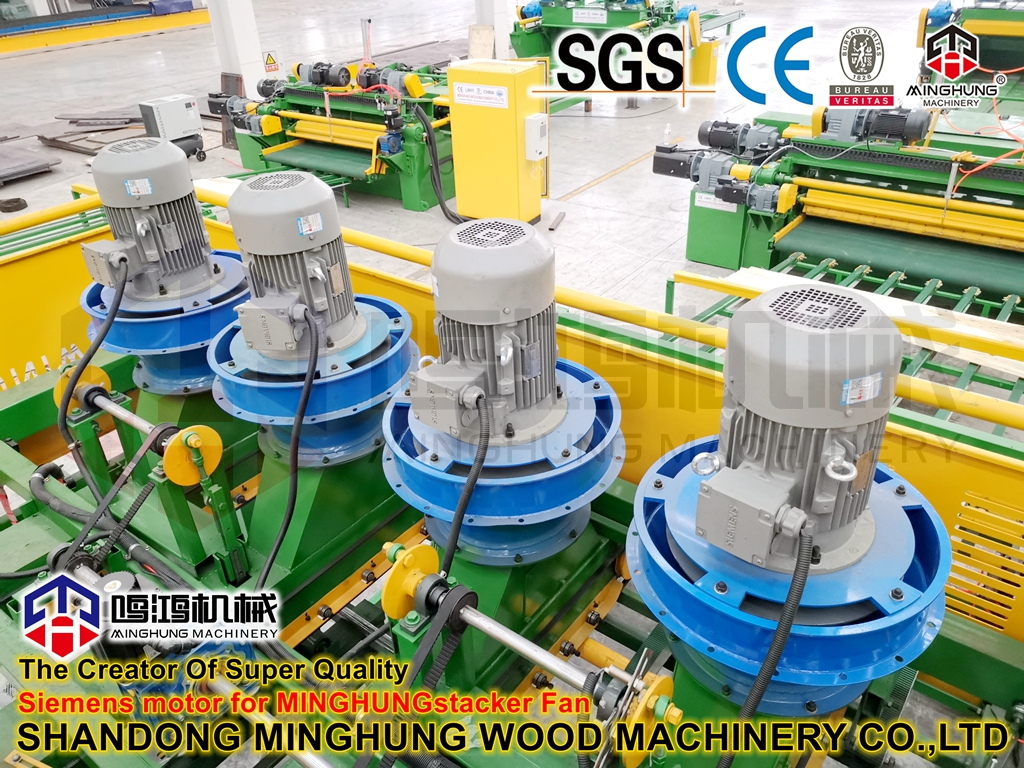

 Hauptkomponenten des Staplers

|

 Anwendungen

Automatisches Stapeln nach der Sperrholz-Heißpresse

Palettierung des fertigen Produkts in Schleiflinien

Stapeln und Übertragen nach dem Plattenzuschnitt

Grundmaterialstapelung für Fertigfußböden

Vorteile

Im Vergleich zu herkömmlichen mechanischen Greifern oder manuellem Stapeln eliminiert die Vakuummethode mit hoher Saugkraft Oberflächenschäden an Platten vollständig und bietet eine bessere Anpassungsfähigkeit an verzogene Platten. Die Maschine zeichnet sich durch eine kompakte Bauweise, wenige Wartungspunkte, leicht austauschbare Vakuumfilter und niedrige langfristige Betriebskosten aus. Wir bieten nicht standardmäßige Anpassungsoptionen wie antistatische Saugnäpfe, Reinraumkonfiguration und Ferndiagnosemodule.

Kundengruppenfotos
