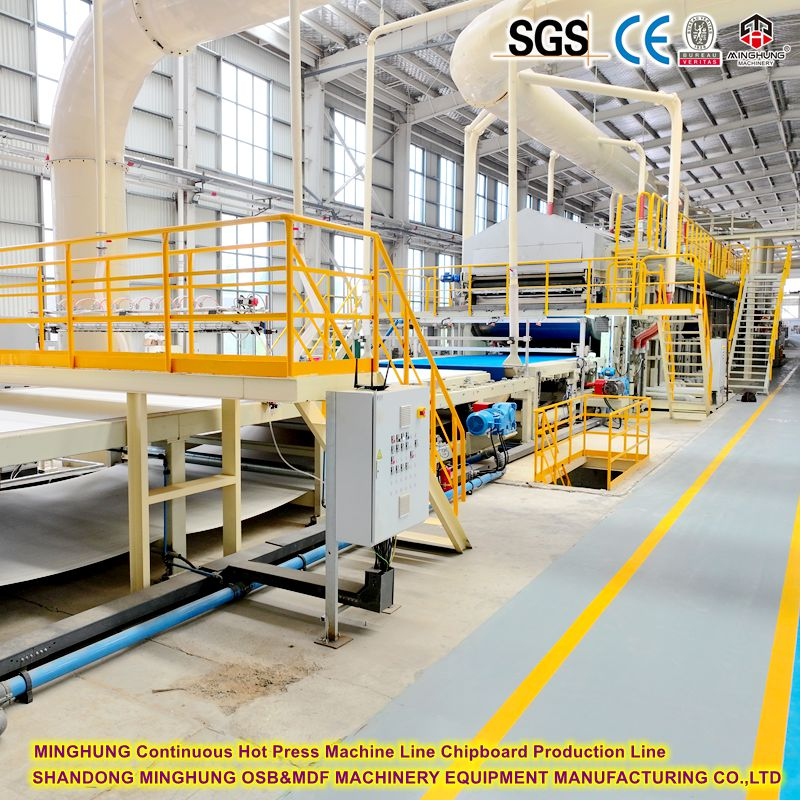

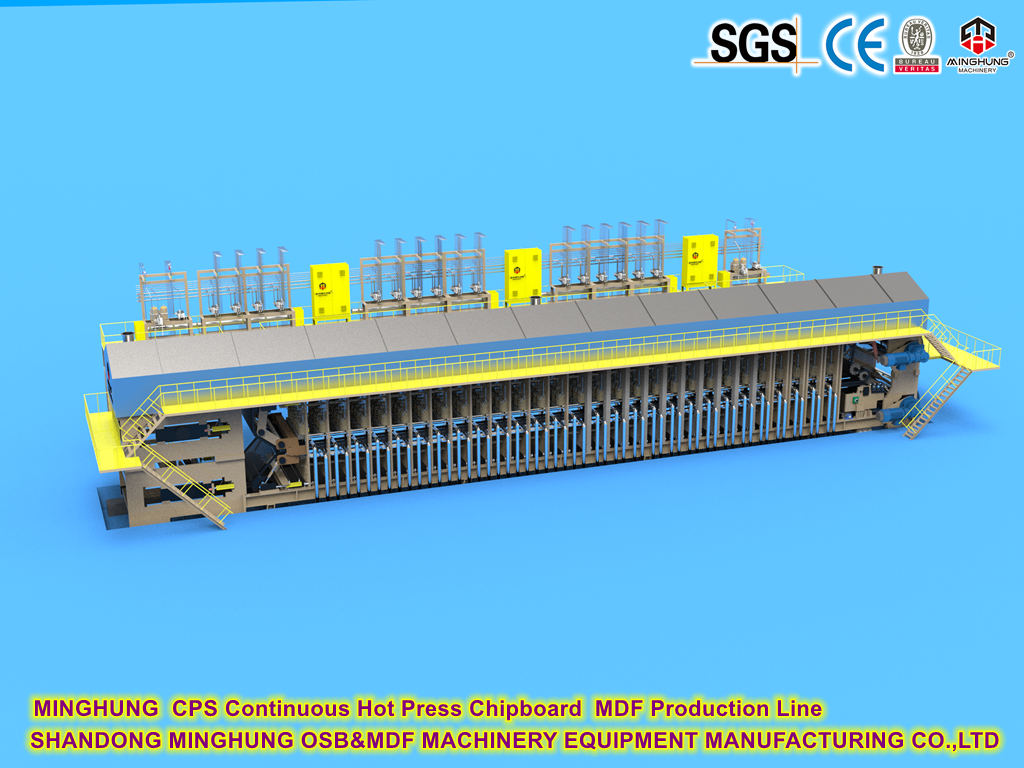

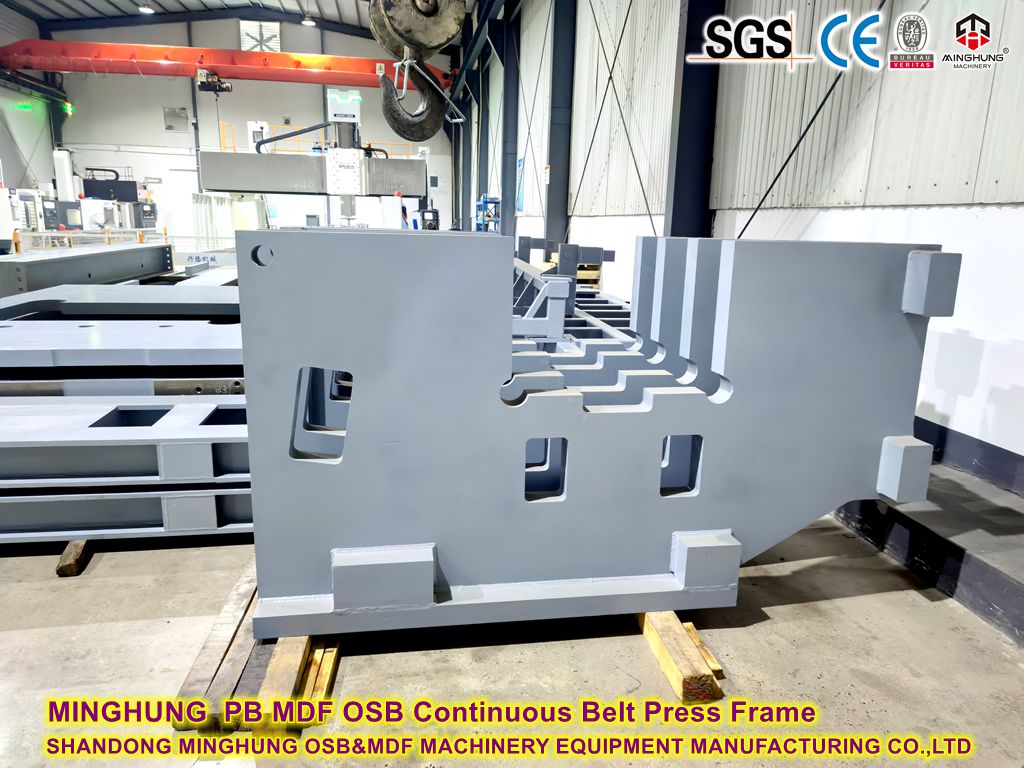

1. Hochleistungsrahmen
-Boxsäulen: 80 mm-dicker Q345B-Stahl (Anti-Deformation> 1200 Kn/m)
- Vorstressender Rahmen: 1,3 × Arbeitsdruckvorladung
2. Heizen von Platten
Parameter | Spezifikation | OSB -Bedeutung |
Länge | 40-60 m | Dicke Bretthärtungszeit |
Oberflächenhärte | HRC 52-55 (verchromt) | Widersetzt Strand Abrieb |
Ölflussdesign | Dual-spirale Kanäle (ΔT ≤ 3 ° C) | Eliminiert Kernheilverzögerung |
3. Stahlriemenantriebssystem
- Mehrschichtgürtel:
- Basis: 2,5 mm SUS420 Edelstahl
- Oberfläche: 0,3 mm HV1200 Hartbeschichtung
- Hydraulische Spannung:
- Konstante Spannung (18-22 Kn/m), Wärmeausdehnung Kompensation
4. 12-Zonen-Temperaturregelung
- Ausführung:
- Unabhängige thermische Ölpumpen pro Zone (± 0,5 l/min Genauigkeit)
- IR-Thermografie → Echtzeit-Kern-Temp-Feedback
5. Hydraulisches System
- Hochdruckpumpen: 35 MPa Betriebsdruck
- Proportionalventile: 12-Zone-Kontrolle (± 0,2 MPa-Schwankung)
Iv. OSB-spezifische Anpassungen
1. Anti-Adhäsionstechnologie
- Laser-Mikrotext-Gürteloberfläche (0,1 mm Gruben, 200 Gruben/cm²)
2. Quick Change -System
- Hydraulische Auftriebsbasis (± 50 mm Höhenanpassung)
3. Orientierungsschutz
- schrittweise Voranlagenbelastung (0,3 → 1,0 mPa) verhindert das Zerkleinern von Strängen

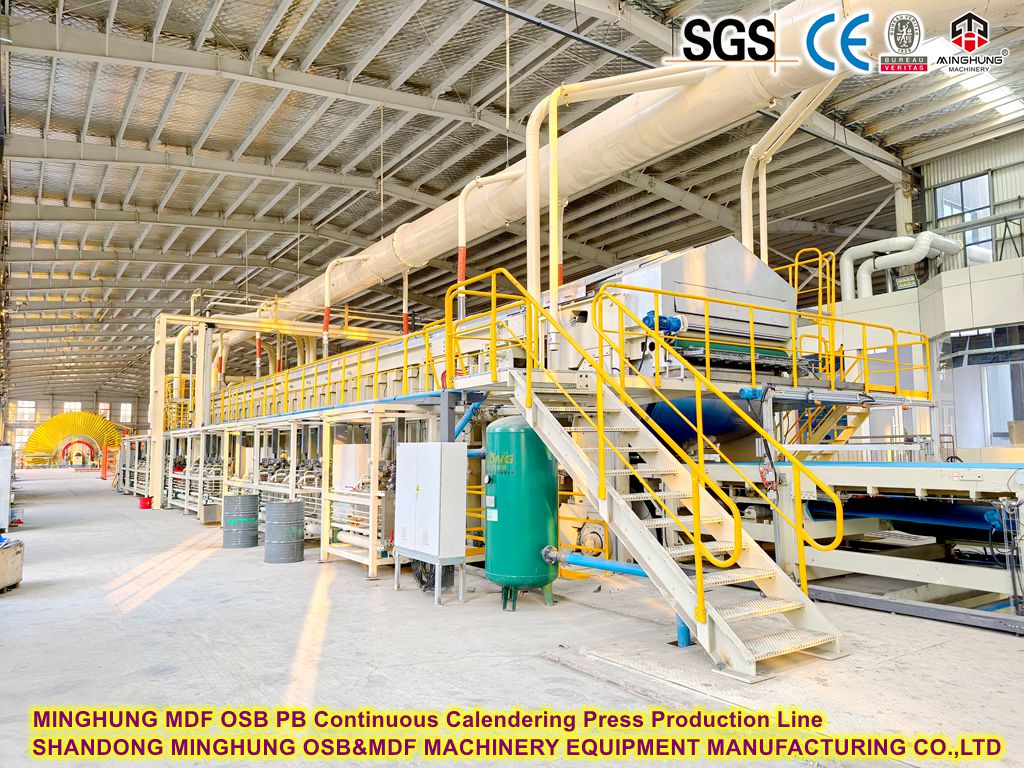

Metrisch | Multi-Opening-Presse | OSB kontinuierliche Presse |
Gleichmäßigkeit der Dichte | CV> 8% | CV ≤ 3% |
Dicke Brett (38 mm) | 8 min/Zyklus | 3 m/min |
Harznutzung | 11-12% | 9-10% |
Tägliche Ausgabe (18 mm) | 400 m³ | 1200 m³ |
12-Zone-unabhängige Temperaturkontrolle
Zonenstandort | Temperaturziel | Präzision kontrollieren |
Einlasszonen 1-3 | Schnelle Erwärmung auf 170-180 ° C (Oberflächenvorhüllung) | ± 1,5 ° C. |
Mid Zones 4-8 | 185 ° C Kernhärtungstemperatur beibehalten | ± 1,0 ° C. |
Auslasszonen 9-12 | Kühl bis 150 ° C (Warp -Prävention) | ± 2,0 ° C. |
2. Technische Implementierung
Unabhängige Heizsysteme
Jede Zone mit dediziertem thermischem Ölkreislauf (oder Hochdruckdampfmodul)
Wärmeübertragungseffizienz> 85% (gegenüber <75% in herkömmlichen Systemen)
Dynamische Kompensation
Infrarot -Thermografie scans matten Temperatur → Einstellt den Zonenölfluss
+5 ° C Auto-Kompensation an den Kanten (löst 'Rand unter-' aus der Wärmeabteilung)
Löst Branchenschmerzpunkt: Kernverdünnung (traditioneller Pressekern/Oberflächen ΔT = 30 ° C)
Reduziert die Formaldehydemission um 15 bis 20% (gleichmäßige Aushärtung)
Erhöht die Liniengeschwindigkeit um 20% (kürzere Presszeit)
Benutzerdefinierter Artikel | Optionen | Anwendungsszenario |
Druckzonen | 12 → 24 Zonen (High-End) | Ultra-dicker OSB (≥ 40 mm) |
Gürteloberfläche | Sandstrahlte/verchromte/lasertexturiert | Harzreiches Holz (Pine/Pappel) |
Maximale Öffnung | 120 mm → 250 mm (erweiterbar) | Strukturelle OSB -Balken |
2. Anpassung des Steuerungssystems
Temperaturstrategiebibliothek
Voreingestellte Kurven für Weichholz-/Hartholz-/Mischarten
Unterstützt kundenentwickelte Rezepte (≥ 100 verschlüsselte Speicher)
IoT -Integration
OPC UA-Protokoll für MES-Konnektivität (Echtzeit 12-Zone-T/P-Daten)
Remote -Diagnostik -Port (Anbieter -Expertenoptimierung)
3. Special Process Pakete
Feuerretartantes OSB: Verbesserte Kühlung in Zonen 9-12 (verhindert den additiven Abbau)
Feuchtigkeitsbeständiges OSB: Schnellerwärmung in den Zonen 1-4 (beschleunigt die Wachsendiffusion)
Gebogene OSB -Presse: Zonentemperaturdifferentialformung (ΔT bis 50 ° C)

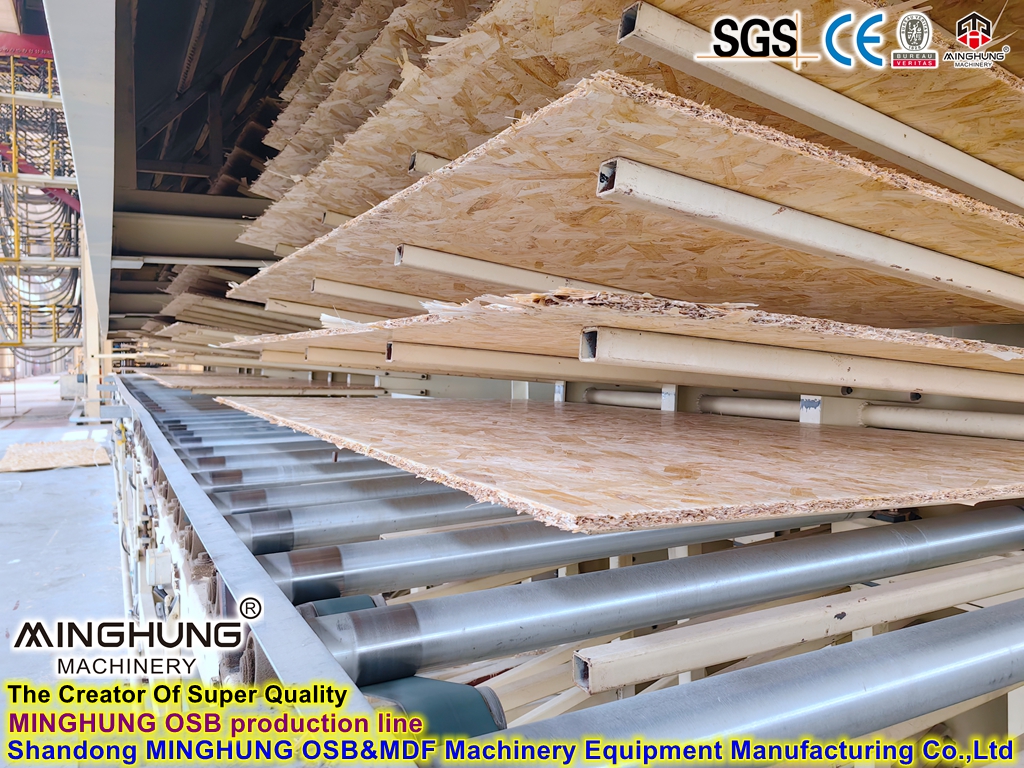

Technischer Leistungsvergleich
Metrisch | Traditionelle OSB -Presse | Custom 12-Zone Press |
Dicke Toleranz | ± 0,3 mm | ± 0,15 mm |
Tägliche Ausgabe (18 mm OSB) | 800 m³ | 1200 m³ |
Harznutzung | 11-12% | 9-10% |
Produktausbeute | 0.88 | ≥ 96% |
Fordern Sie Ihr kostenloses OSB -Leitungslayout an! Holen Sie sich End-to-End-Pflanzendesign von Strangvorbereitung bis hin zum Schleifen. Erhalten Sie einen 3D -Fabrikplan innerhalb von 30 Tagen.
Unsere Kontakte:
Whatsapp: +86 18769900191 +86 15589105786 +86 18954906501
E -Mail: minghungmachinery@gmail.com
